Bonjour,
Je remets une pièce ds la machine 🙂
Vous évoquez la rondelle convexe mais normalement elle est toujours associée à une rondelle concave. (mes cours de mécanique sont très loin et basique)
Voici ce que j’ai trouvé sur ma jeep au démontage (que sur un goujon) l’autre avait une rondelle plate épaisse.
Donc sûrement plusieurs solutions suivant les cas ?
Cdt,
Raphael
Bonjour,
Je suis en Standby ! En effet, ma plaque support avant moteur nécessite quelques réparation …

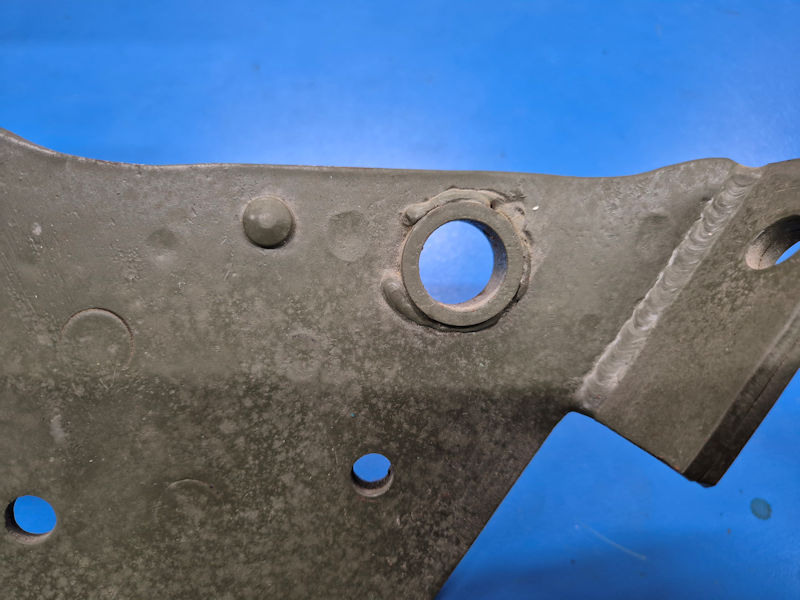

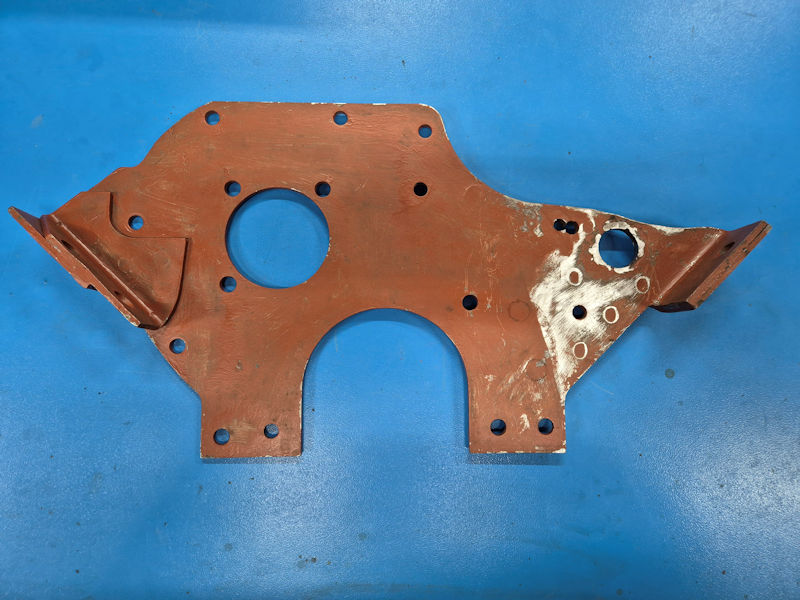

Plaque support avant moteur.
L’entretoise pour la fixation de la dynamo était très endommagé. Je l’ai donc extraite à la presse après avoir disqué les points de soudure. Il manque aussi le rivet de retenue du ressort de dynamo.

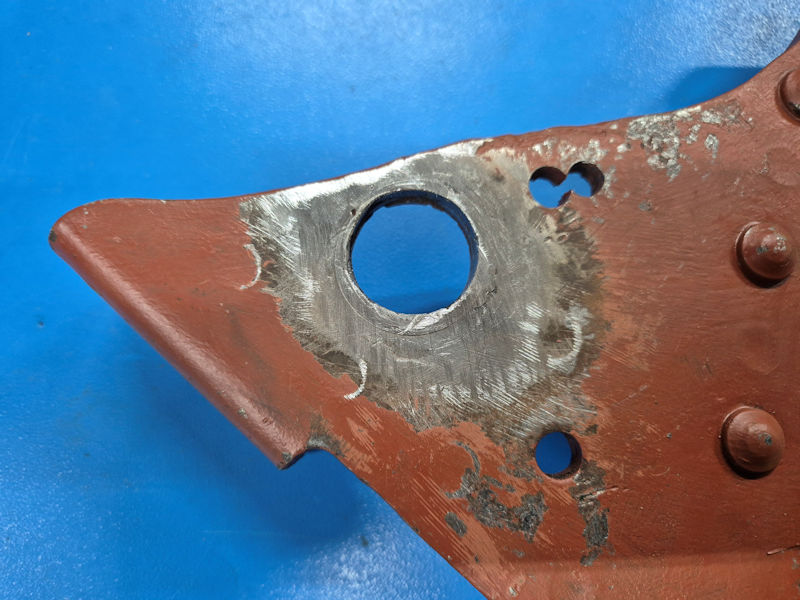

Détail du trou de passage de l’entretoise.
J’attends également la peinture pour peindre le moteur … Je l’ai commandé chez Nicolas. (Retro-Atelier) C’est une peinture bi-composants. Elle devrait arriver mercredi si tout va bien !
Amicalement,
ChristopheBonjour,
Comment est ce rivet de retenue du ressort de dynamo ? Je ne l’ai pas sur ma plaque.
Raphael
Bonsoir Raphaël,
Voici les photos d’une plaque support avant moteur WOF pour distribution par pignons …

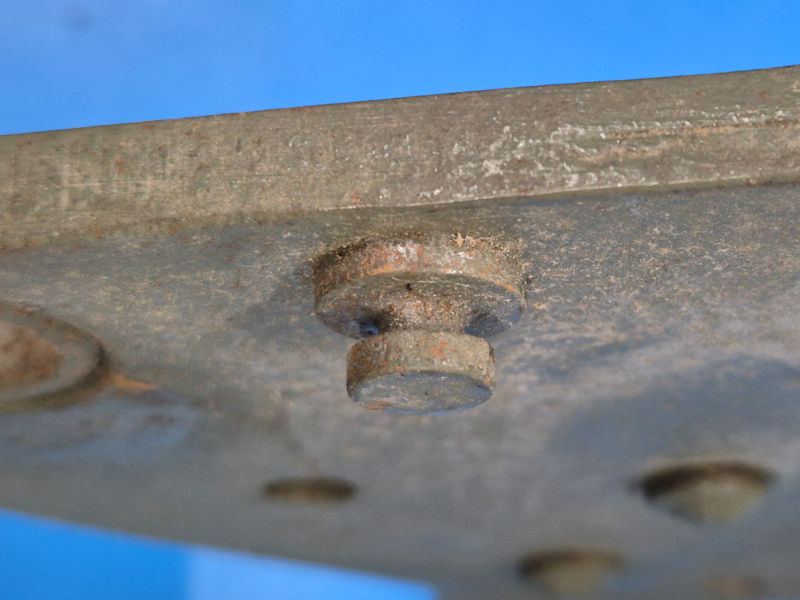

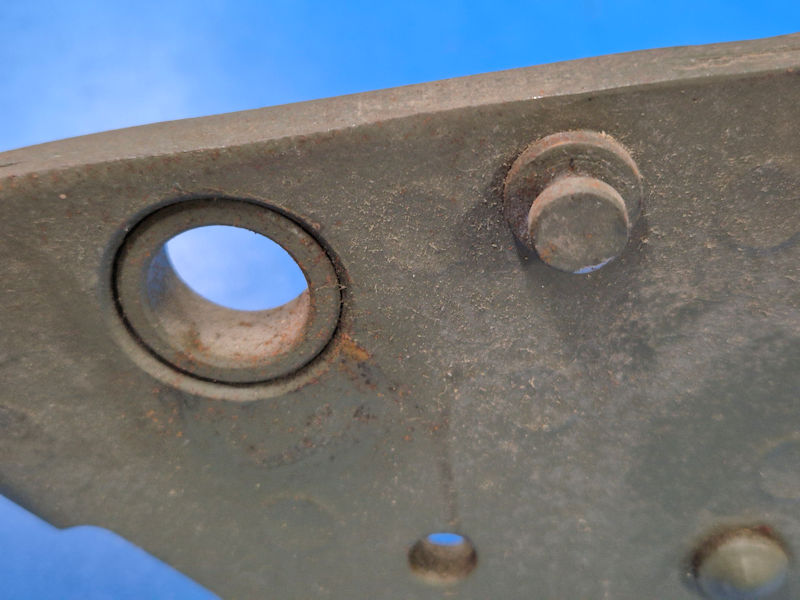

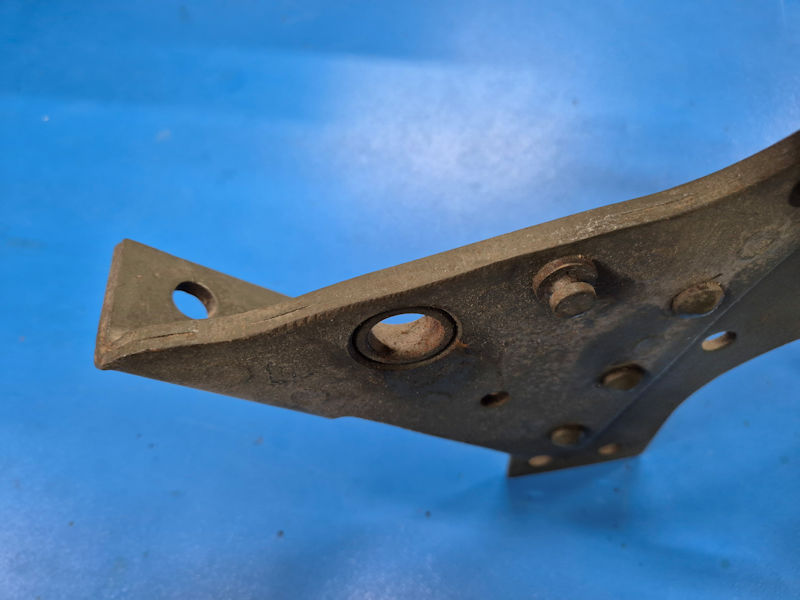

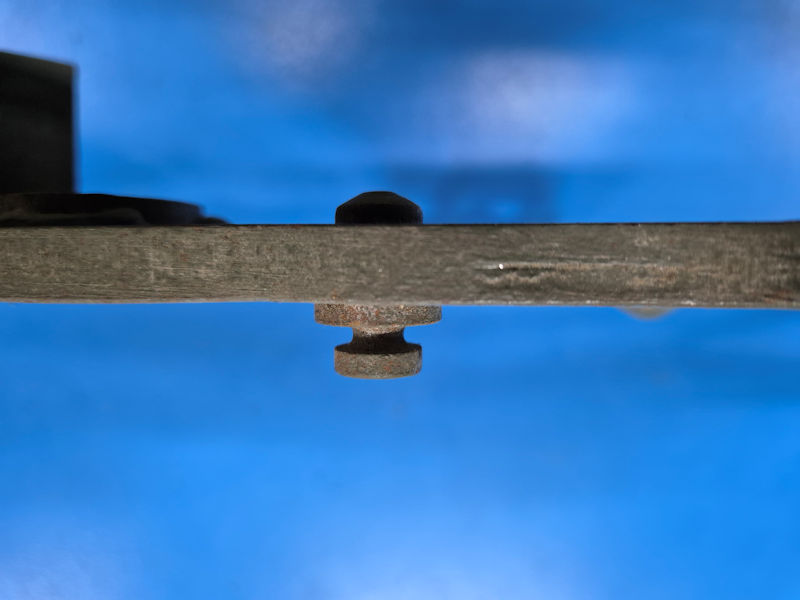

Plaque support avant moteur WOF avec entretoise et rivet.
Amicalement,
ChristopheMerci beaucoup. oula pas évident a créer ,ce rivet! Est-ce qu’il est disponible a la vente ?
Raphael
Bonjour,
Non, ces pièces ne sont pas vendues au détail. Par contre, si tu connais un tourneur, il peux facilement te les réaliser.
Entretoise pour la fixation de la dynamo.
Rivet spécial de retenue du ressort du bras de dynamo.
Mon ami Serge m’a réalisé ces pièces que je vais récupérer aujourd’hui.
Amicalement,
ChristopheBonsoir YC, c’est très gentil de proposer le plan !
Sniff, hélas, je ne connais pas de tourneur pour me fabriquer cette pièce. Le plan sera surement très utile à un Jeeper averti.
Cdt,
Raphael
Bonjour,
J’ai été chercher les pièces chez Serge … Je vais pouvoir les souder sur la plaque support avant moteur.
Entretoise et rivets.
Mise en place et brasage de l’entretoise sur la plaque support avant moteur.
Il me reste à sertir le rivet ou peut-être le braser … A voir !
Amicalement,
ChristopheBonsoir,
La bague était soudée à l’arc. (Cordon)
J’ai préféré faire une brasure.
Amicalement,
ChristopheBonjour,
J’ai serti le rivet sur la plaque moteur … J’ai fabriqué une bouterolle dans un rond inox de 22 mm de diamètre que j’ai percé en son centre avec un foret de 13 mm afin de donner une forme optimale au rivet.
J’ai mis le rivet sur la presse, je l’ai chauffé au rouge et j’ai mis en place la plaque moteur. Ensuite, un coup de presse et le tour est joué !
Rivet en place et serti.
J’ai ensuite présenté la plaque support avant moteur sur le bloc-cylindres afin de vérifier que tout soit parfait !
Plaque support avant moteur en place sur le bloc-cylindres.
Je vais pouvoir préparer mes pièces et le moteur pour la mise en peinture !
A suivre …
Amicalement,
ChristopheVéritable artiste en la matière encore une fois bravo, et ca commence à sentir bon le démarrage.
Bruno
https://passion-jeep-b.blogspot.com/2017/11/resto-ford-gpw.html
Bonjour,
Beau travail !!
Juste pour la culture 🙂 J’ai demandé des devis pour faire le rivet de maintient du ressort.
Quel prix ? Accrochez-vous ! (ou bien j’ai aucune notion des couts et je suis à la ramasse)
Raphael
