Volant moteur

[dandep]

Bonjour.

Ma question est simplement de la curiosité à fin de comparaison.

Salutations.

[rastbeba]

Oui, j’avais bien compris 😉 Je suis aussi curieux de nature et j’ai manqué le coche.



[Bubar66]

Bonjour,

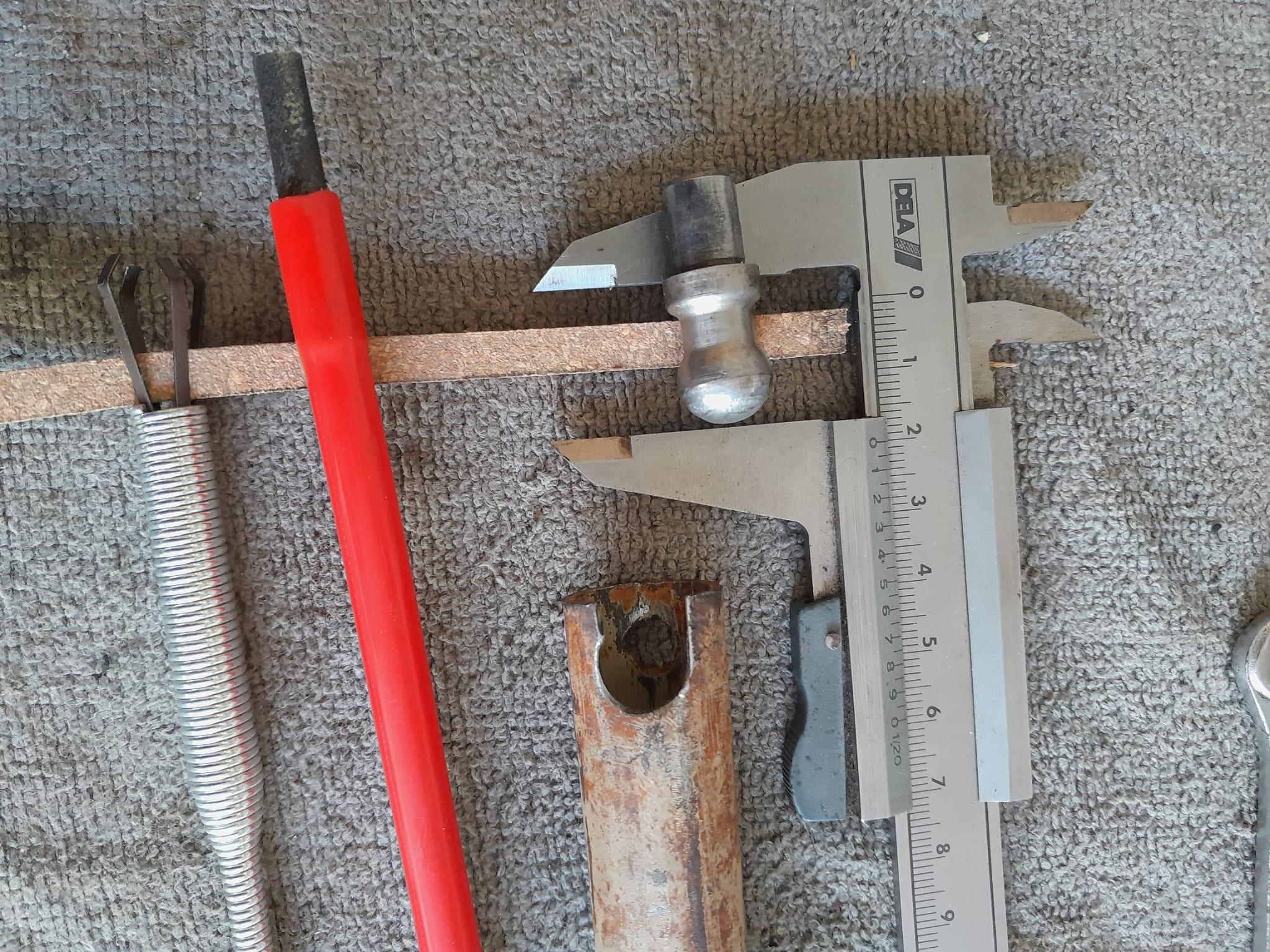

Voici donc la rotule de fourchette de 20mm ; J’attends la nouvelle espérant qu’elle fera bien 23mm car rien de précisé chez les revendeurs sur les cotes.

[gpw14]

Sinon place une rondelle  à l’épaisseur voulue en bout de la rotule.

Bruno

https://passion-jeep-b.blogspot.com/2017/11/resto-ford-gpw.html

[Bubar66]

Oui, j’avais déjà vu l’astuce, mais je dois faire la remise en place par la trappe de visite du bout des doigts, je préfère n’avoir qu’une pièce à gérer (sans rondelle). Cdlt.

[mb94]

Bonjour
Tu peux coller les rondelles sur la rotule. Ça tiendras au moins le temps du montage.

[Bubar66]

Bonsoir les jeeper,

nouvelle rotule de fourchette reçue, elle fait bien 23mm 🙂 , et après mise en place, je suis passé de 11mm à 4mm de jeu entre butée à billes et lamelles, avec le câble réglé au plus court  🙁

Quelqu’un connaitrai-t-il la longueur de sa tige renvoi commande d’embrayage (ref WOA499) ? la longueur d’une tige d’origine pour comparer avec celle que j’ai (peut-être la mienne est une réparation à la va vite dans un fer rond un peu trop long).

Salutations.

Bubar.

[gpw14]

Je ne peut pas t’aider sur le sujet il y à environ 15 ans lorsque jais rétaurer ma jeep cette tringle était manquante, du coup je l’ai fabriqué et me souviens plus de sa longueur.

Bruno

https://passion-jeep-b.blogspot.com/2017/11/resto-ford-gpw.html

[mb94]

Bonjour
Le palonnier d’embrayage WOA1355 est, il me semble, dissymétrique. N’est il pas monté à l’envers? Voir si en le retournant, la situation s’améliore.



[rastbeba]

Bonjour,

La longueur hors tout de WOA499 est 242 mm

Raphael

[rastbeba]

Comme le fait remarquer mb94, le palonnier WOA1355 a un rôle important dans la distance du renvoi du mouvement.

Je n’ai pas eu location de le déposer. je ne sais pas si son montage est réversible.

[mb94]

Si, on peut le monter dans les 2 sens d’où une interrogation à chaque remontage.

[Bubar66]

Merci pour ces infos, et au final :

_ le palonnier est dans le bon sens,

_ ma tige mesure 250mm, petit passage sur l’établi et la voilà à 240mm (2mm pour la part des anges!)

_ et j’arrive (dans cette config: tige de 240mm et rotule de 23mm) à régler ma butée à 1,6mm des lamelles avec le câble de fourchette visé au 3 quarts.

Cordialement. Bubar.

[Filitosa]

Je n’avais pas pensé à cette tige, c’est un bon moyen pour ajuster la course sans devoir démonter ou changer la rotule.
