Vilebrequin

[rastbeba]

Bonjour

Merci pour vos retour.

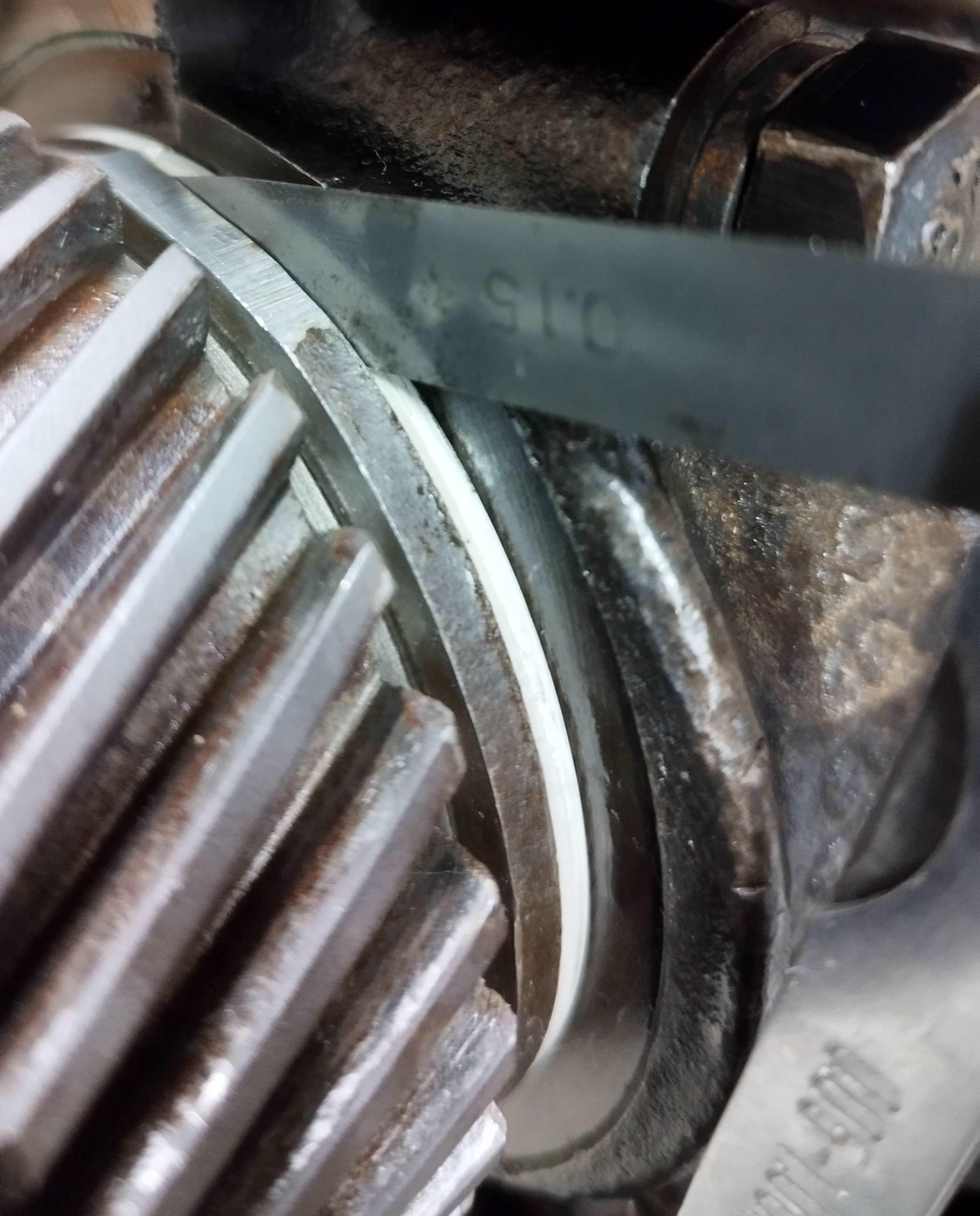

Le nouveau vilebrequin est remonté avec tous ses coussinets. Je suis toujours impressionné par la précision des pièces. Le jeu transversal du vilebrequin est a la cote parfaite de 0.15mm comme préconisé. Aucune retouche à faire !

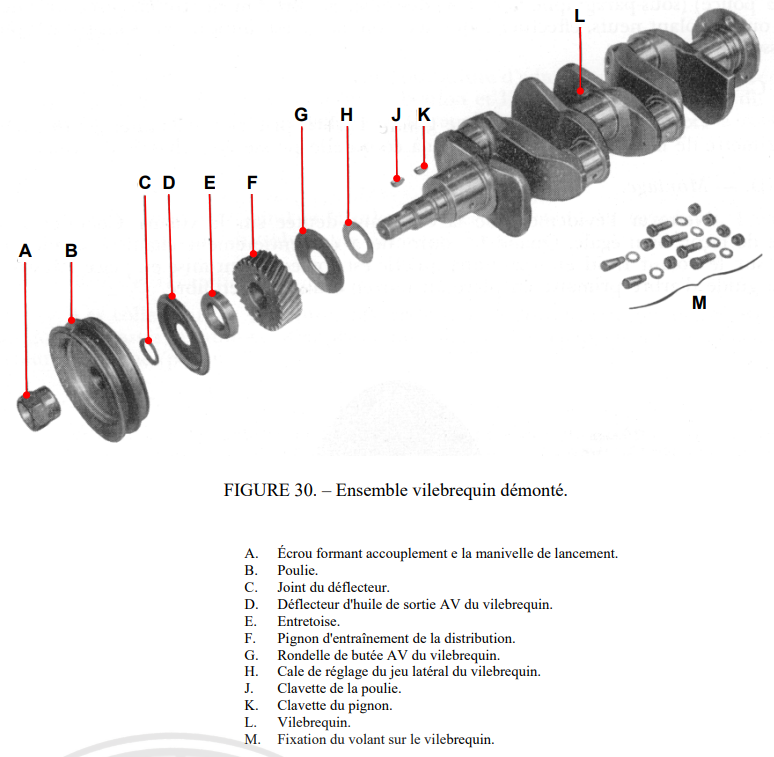

Encore une question, dans le MAT3422-1 page 41 repère C, quelle est la référence de ce joint liège ?



[rastbeba]

[dandep]

Envoi 2 :

http://www.jeepsudest.com/boutique/4-moteur-jeep-mb-gpw-m201/97-joint-embout-vilebrequin-liege/

http://www.jeepest.com/fr/moteur-mbgpwm201/1175-joint-liege-vilebrequin-jeep.html

[dandep]

Complément à ci dessus: ref. catalogue de 1951 ( environ ): WO 334103, FM-GPW6353.

Salutations.

[rastbeba]

Merci Dandep

[rastbeba]

Bonjour,

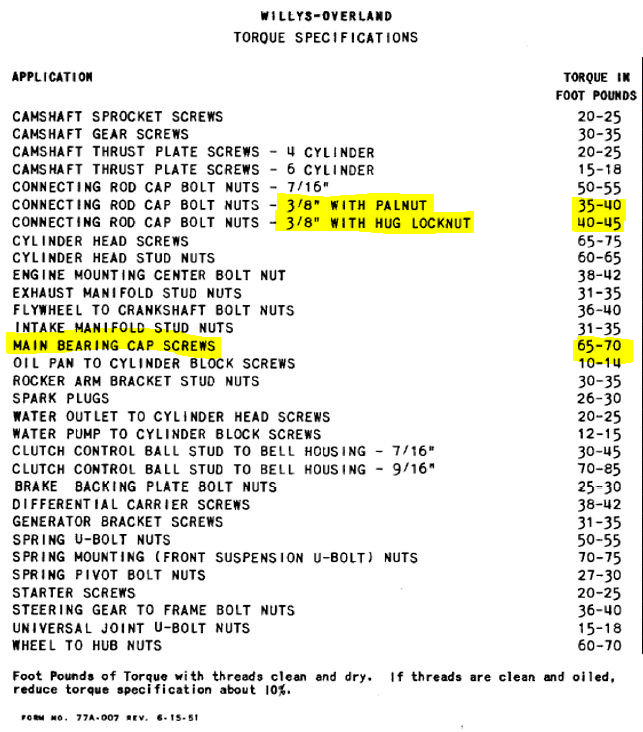

J’ai trouvé ce document récapitulatif sur internet, mais ce n’ai pas clair pour moi

Quelle est le couple de serrage des écrous de palier de bielle car il y a 2 lignes concernant les écrous 3/8 ?

Je ne sais pas pourquoi mais je me suis mis en tete que les ecrou était du 7/16 et j’ai serré au couple correspondant et certains ecrous ont foirés

[Filitosa]

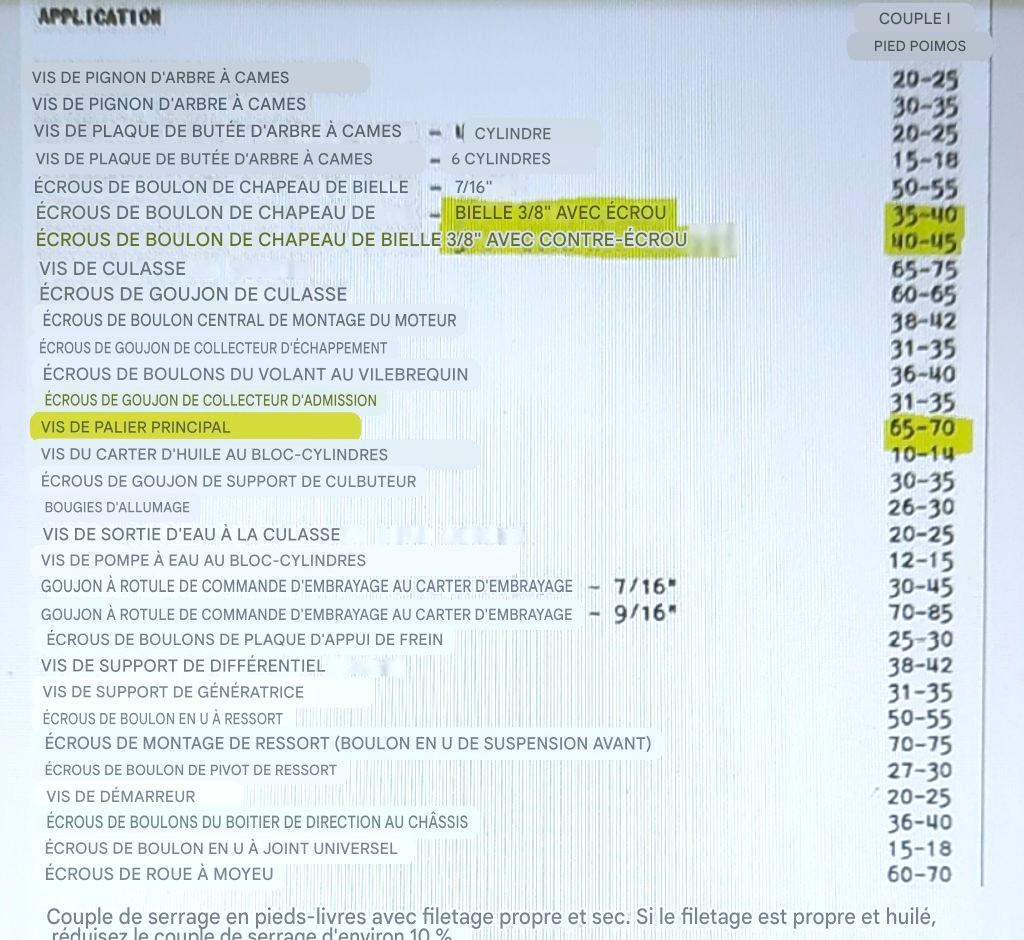

J’ai refait le truc avec les couples

[rastbeba]

Merci, Fil, mais la version FR, ne m’avance pas plus. pour les bielles il y a 3 couples différents

7/16 => 50-55
3/8 => 35-40
3/8 => 40-45

Donc 2 couples différents pour les vis 3/8. si il y a un contre écrou (c’est quoi exactement) il faut sérer plus fort que si il n’y en a pas ?

Mais chez JeepEst il indique qu’il faut sérer dans un 3 eme couple pour l’écrou de 3/8

https://jeepest.com/fr/moteur-mbgpwm201/3383-ecrou-vis-tete-bielle-3-8-24-grade8.html

Du coup je ne sais plus quoi faire

Raphael



[dandep]

Bonjour,

https://jeepest.com/fr/moteur-mbgpwm201/1175-joint-liege-vilebrequin-jeep.html

https://www.jeepsudest.com/boutique/4-moteur-jeep-mb-gpw-m201/97-joint-embout-vilebrequin-liege/

Salutations

[mb94]

Bonjour,

Sur la revue technique il est indiqué 9 à 9.7 pour les paliers et 6.9 à 7.6 pour les bielles. Je suppose qu’à l’époque c’était des kgm donc à multiplier par 10 pour des Nm.

[Filitosa]

Dans la liste au dessus c’est des Foot Pound ne page de conversion en Nm https://www.unitconverters.net/energy/ft-lb-to-nm.htm

Pour les bielles il y a deux types de vis 3/8″ ou 7/16″ il faut regarder le type de vis

[mb94]

mb94 wrote:

Bonjour Sur la revue technique il est indiqué 9 à 9.7 pour les paliers et 6.9 à 7.6 pour les bielles. Je suppose qu’à l’époque c’était des kgm donc à multiplier par 10 pour des Nm.

Ce sont les valeurs donnés dans le TM3422-1 page 45 et 47

[rastbeba]

Merci, les vis des chapeaux de bielle sont du 3/8 dans “mon” moteur.

Je vous rejoint, dans la TM3422-1, qui mon livre de chevet en ce moment, il est indiqué  6.9 à 7.6 m/kgs. mais quand je sers à cette force, je foire les écrous, les filets sont arrachés et l’écrou tournent dans vide. je suis bon pour les changer.

Ca me ferai ch***r de les changer pour les flinguer au premier prochain serrage. c’est pour ca que je viens vers vous et votre expérience sur le sujet.

Je vais prendre 8 écrous chez JeepEst qui sont certifiés grade 8, j’espère qu’ils vont supporter 7.2 m/kgs

Raphael

[Filitosa]

dans le tableau pour le 3/8″ c’est 45 foot pound max , ça fait 6,2 kg m

[Filitosa]



Par contre les espèces de contre écrou en tôle, je ne pense pas que le couple de serrage soit indiqué, j’avais fait ça au pif pour les contre écrous.
