Je continue avec les refabrications:

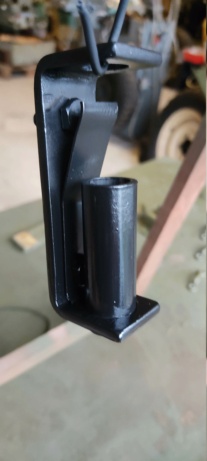

la patte de maintien de la pelle, copiée sur un modèle (un peu tordu) prêté par un ami.
[ Edité par Tyros le 22/12/2022 15:50 ]
THierry on a charge des plans de FOrd. comme c’est noel on attend la refabrication d’une GPW dans les prochaines semaines en sortie de ton atelier estampillé Thierry Company… trop top tes photos.merci pour le partage
y en a qui disent, y en a qui font.....
Je possède les plans Ford depuis un bon moment grâce à la synthèse de notre Ami Yves (YLG80) que je remercie encore.
Aujourd’hui réalisation d’une autre pièce qui m’a pas mal occupé à cause des différentes mesures à prendre, et essais pour que ça fonctionne.
Photos à venir, là Miam… 😛

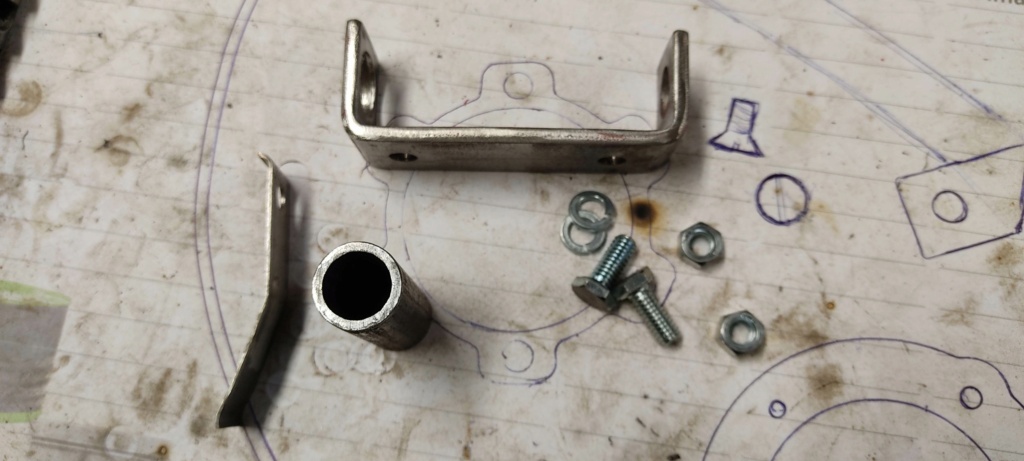

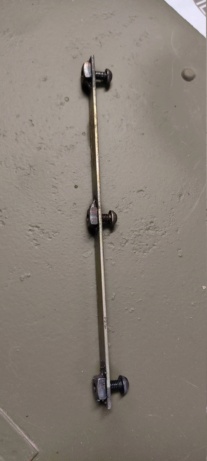

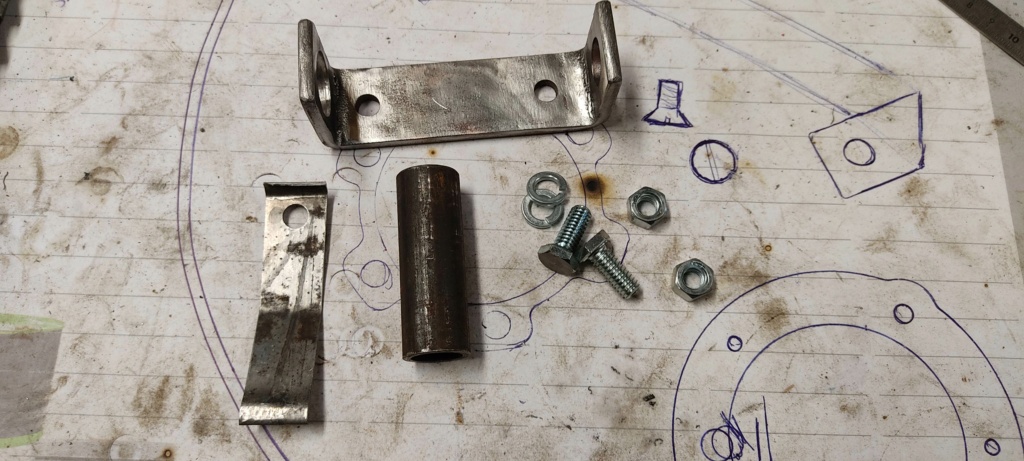

Les différentes pièces réalisées:

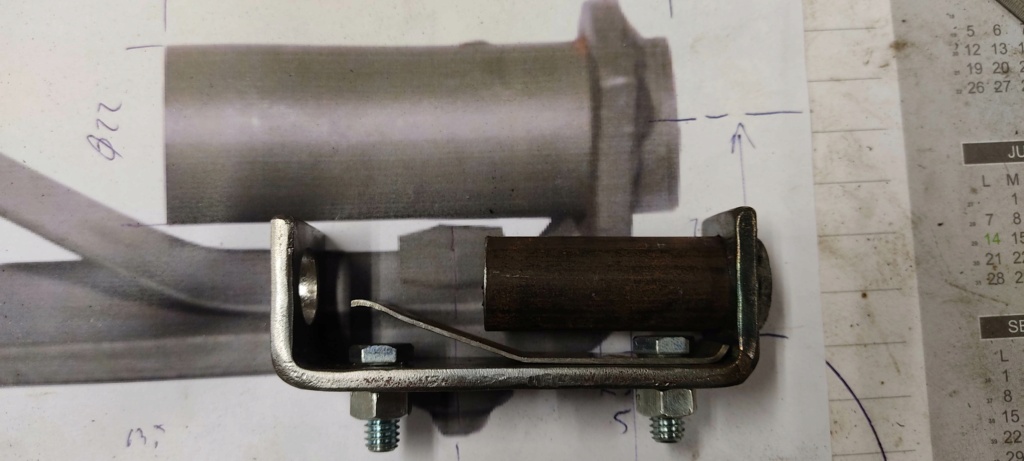

l’assemblage avant soudure:

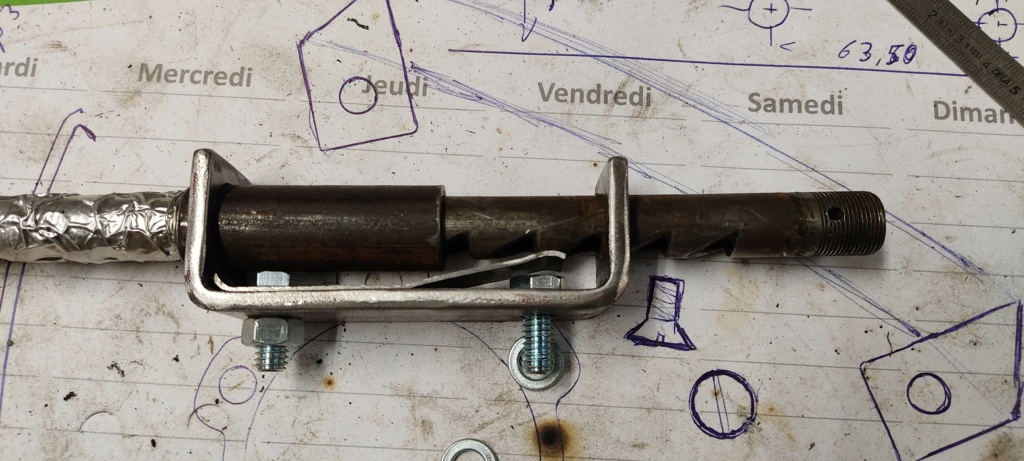

le montage final:
la référence: WO-639010

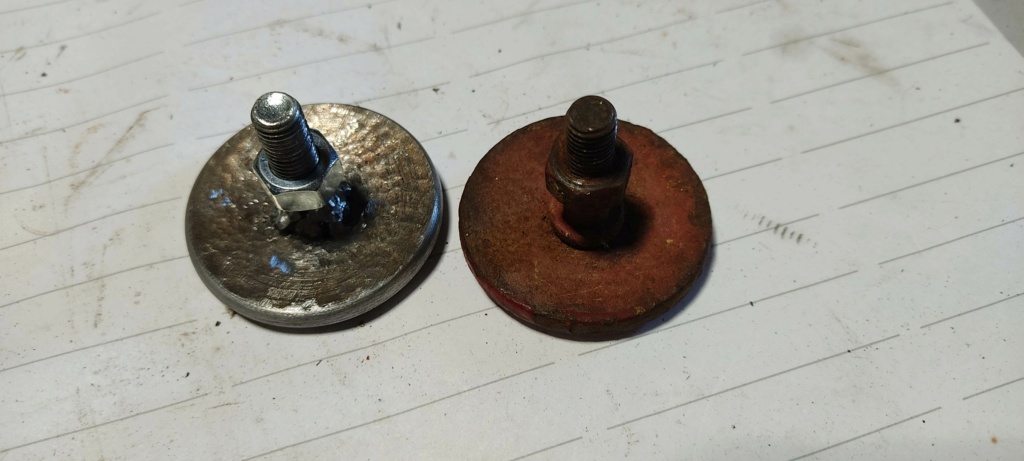

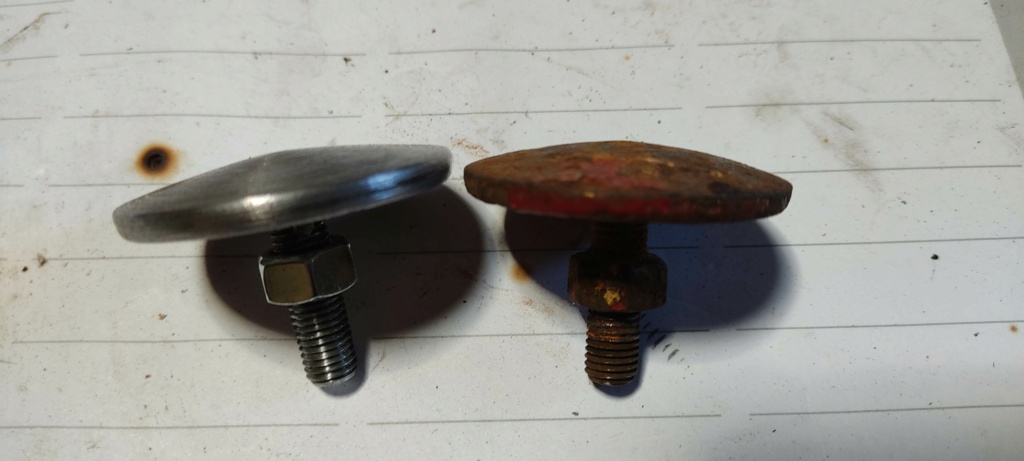

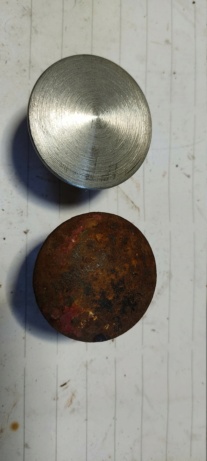

une autre réalisation faite hier:

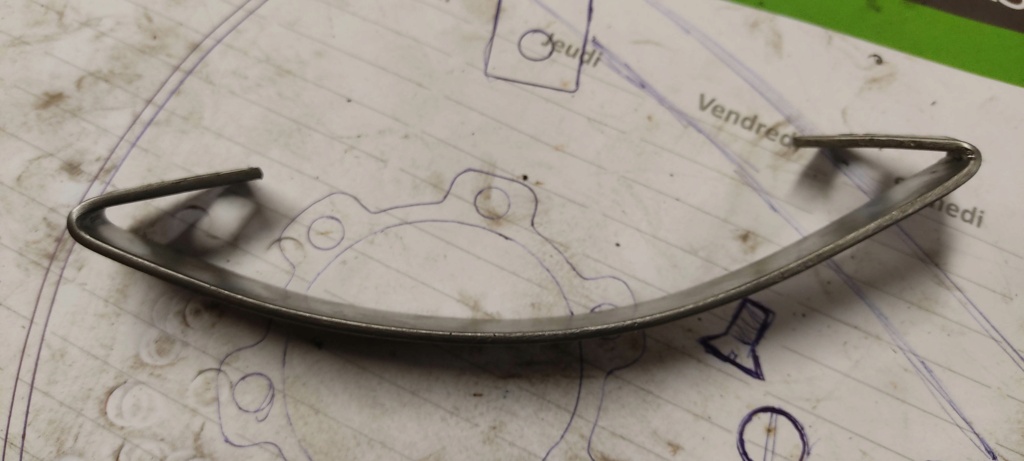

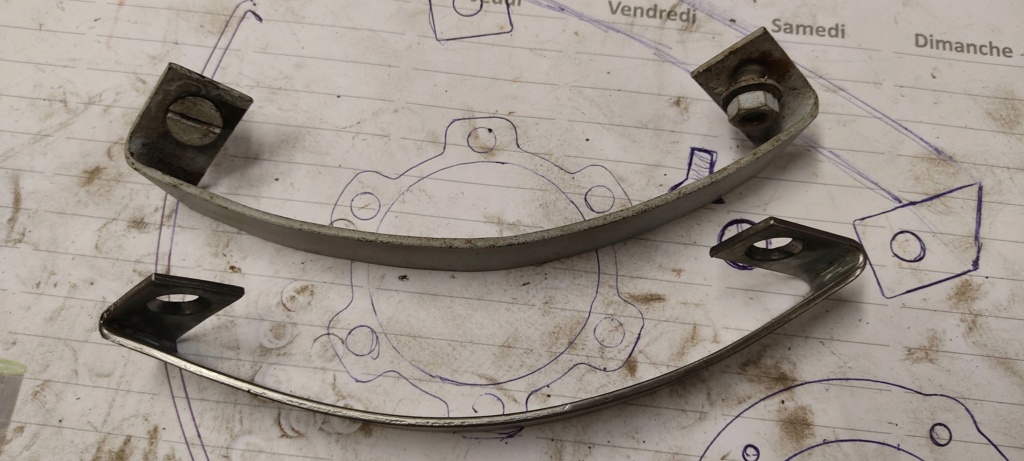

Réalisés en deux exemplaires, ce sont des fixations pour les portes de coffre.
Ce sont peut-être les dernières pièces pour cette année… 😉
Je continue sur ce sujet pour ne pas séparer des réalisations précédentes.
une petite chose réalisée ce week-end:

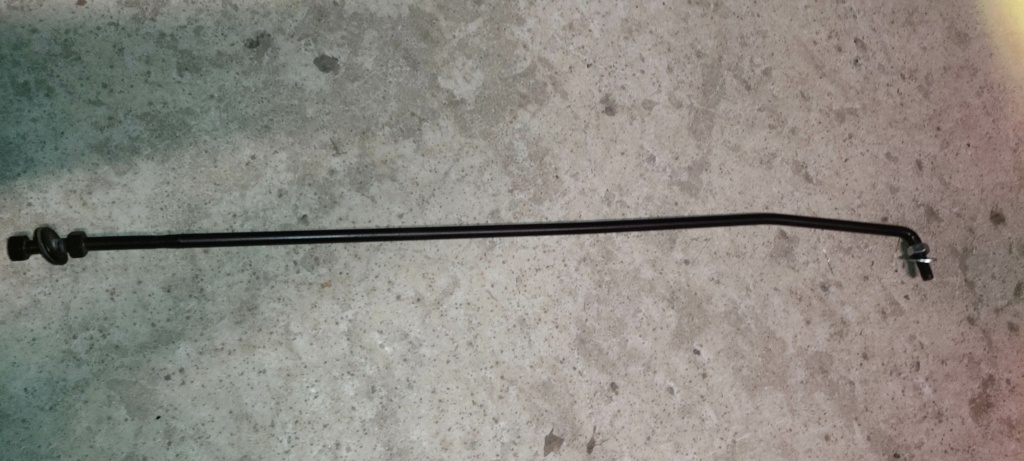

la fixation du radiateur, en attendant d’en trouver une sur une bourse d’occase.
[ Edité par Tyros le 18/1/2023 12:10 ]
Hello Thierry, tu as refait la pate de fixation? pas la filterette et son couvercle?
y en a qui disent, y en a qui font.....
après realisation 3D en CAO de l’ensemble couvercle et chassis support,

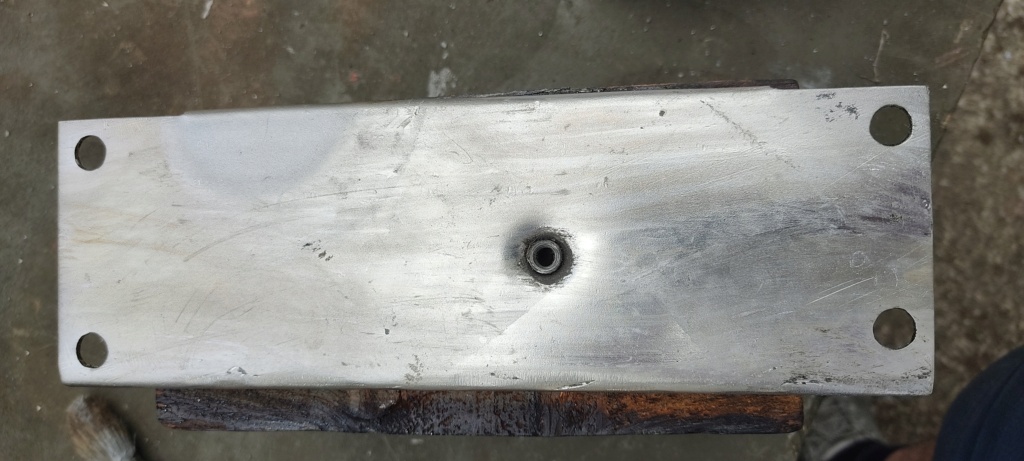

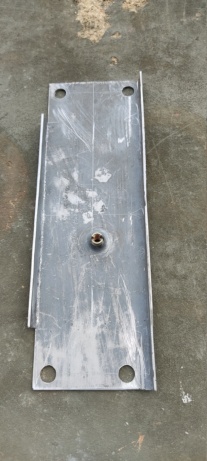

découpe du support dans de la tôle de 2mm, perçages de fixation, puis découpe d’un trou avec des jets coniques pour faire “filer” la matière, afin d’avoir de quoi tarauder pour visser un insert fileté.
Ensuite c’était étamage comme montré sur l’autre sujet.
[ Edité par Tyros le 2/8/2023 0:06 ]

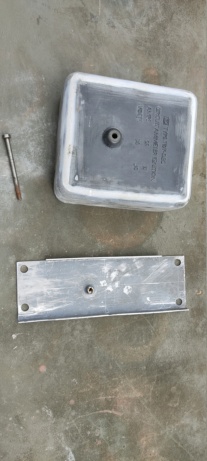

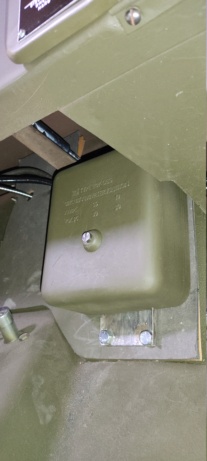

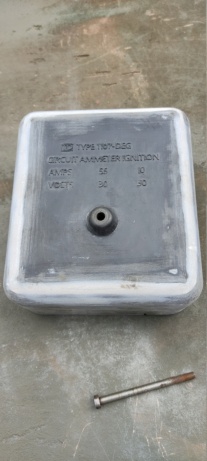

le couvercle à été dessiné comme une boite, les marquages ajoutés en relief
sauvé au format STL, pour l’envoyer vers le slicer de l’imprimante 3D.
jai découpé la boite en deux parties, une partie couvercle contenant la parois du haut et les marquages, et une autre partie pour le corps creux, ceci afin d’éviter d’avoir à remplir la boite de “support”, genres d’étais en fils palstique, ne servant qu’à tenir la partie haute de la boite, gaspillant beaucoup de matière, et rallongeant énormément le temps d’impression.

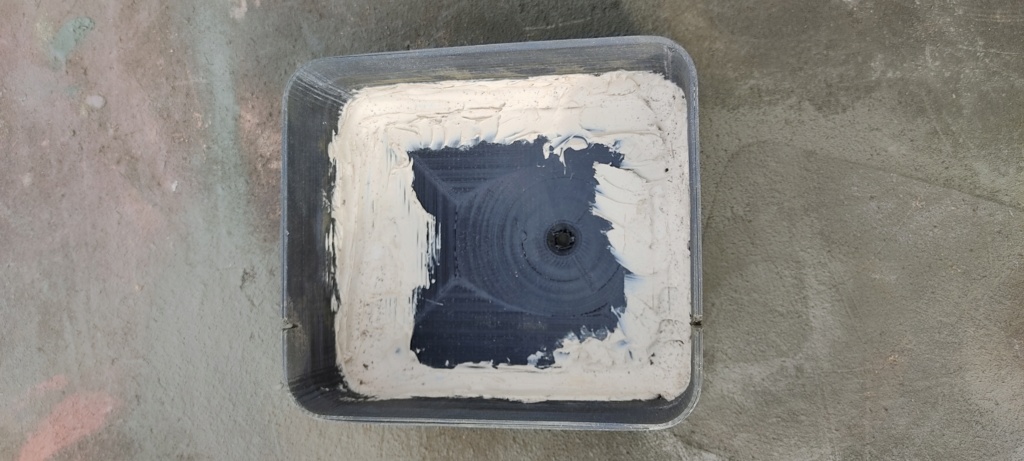

une fois les deux parties imprimées il suffite de les coller ensemble, ponçage, mastic, re-ponçage et peinture.
[ Edité par Tyros le 2/8/2023 0:05 ]
