Pose nouvelles conduites d’essence

[jeepassion]

Bonjour,

Je vais m’attaquer à la pose des nouvelles  conduites d’essence de ma jeep, si je perçois à peu prés le cheminement ,

, comment sont elles fixées sur la caisse sachant que ma caisse est une hotchkiss et que les omegas ont été changés par des neufs.

Pour le moment elle est alimentée en direct  réservoir-pompe et les anciennes conduites n’existent plus

En vous remerciant

Bonne journée





[pierrot25]

Bonjour

Ce sont des pattes vissées sur la caisse

http://legacy.1943mb.com/a-67-G503_WWII_1943_Willys_MB_Jeep_Fuel_Line_Routing.aspx



-°\IIIII/°-

[jeepassion]

Bonjour Pierrot25

Donc il faut que je perce mes omégas.

Je te remercie

[Filitosa]

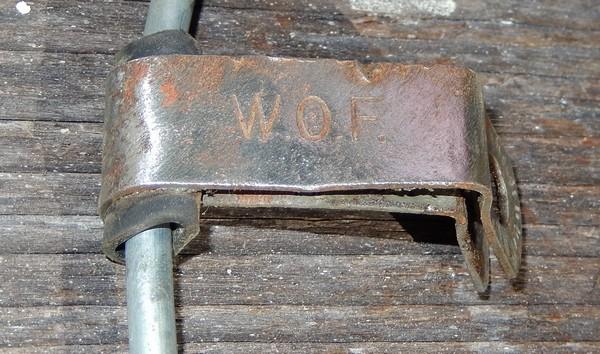

l’une des attaches Hotchkiss pour les puristes

[pierrot25]

Oui de mémoire, il me semble en avoir une aussi qui est marquée…..

J’ai refais aussi mes oméga, il y a presque 20 ans maintenant….j’ai mis des finserts

Sinon voici une idée du kit de chez jeepest que tu peux fabriquer toi même avec de la tôle ou feuillard….



-°\IIIII/°-

[Filitosa]

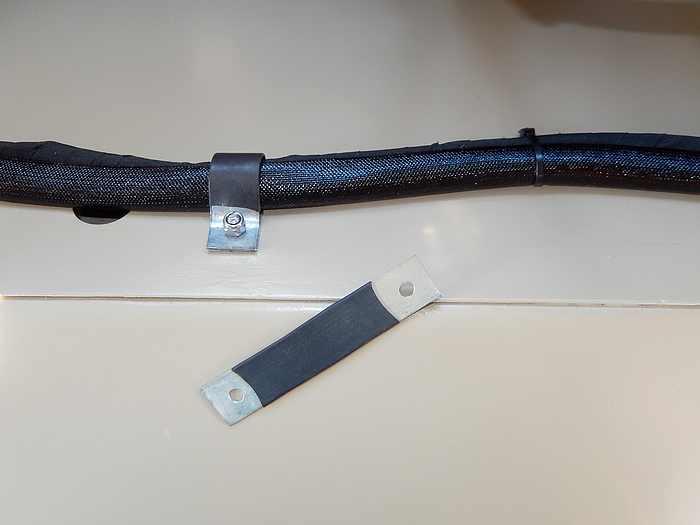

j’en ai fabriqué pour le faisceau électrique avec de la tôle de zinc avec une gaine thermo rétractable  pour ne pas blesser la gaine du faisceau.

[jeepassion]

Je me suis procuré le kit de fixation des conduites d’essences ,lorsque j ‘ai acheté ma jeep, ce qui me gène c est de devoir percer mes omégas.

[Michel94]

Bonjour

De mémoire certaines pattes étaient soudées,  notamment sur le gros oméga.

[jeepassion]

Bonsoir Michel94

oui sur mes omégas neuf  comme tu le dit ,j ai des pattes soudées, donc il suffit de replier celles-ci pour bloquer la canalisation (réservoir -filtre)si je comprend bien sous la caisse ,et pour le compartiment moteur les colliers.



[Michel94]

Bonjour

Pour aider, voici des photos :

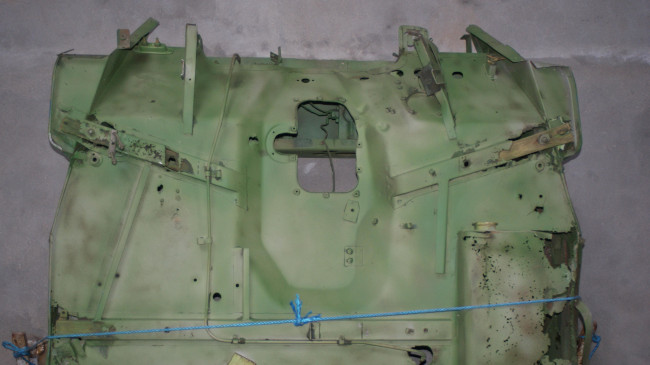

Une caisse ancienne :

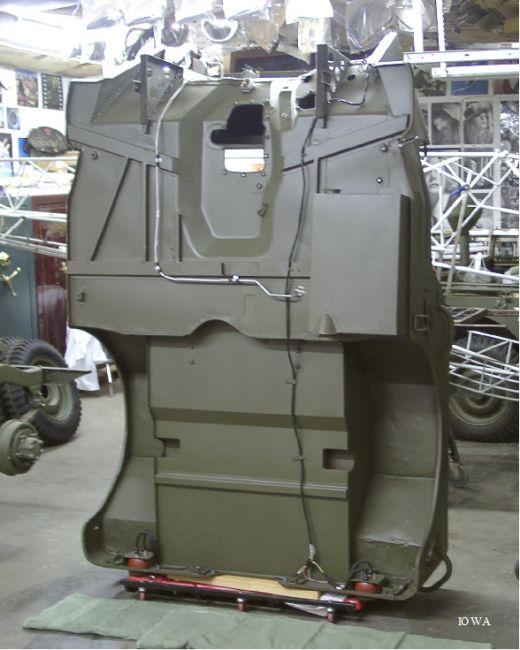

Une caisse rénovée :

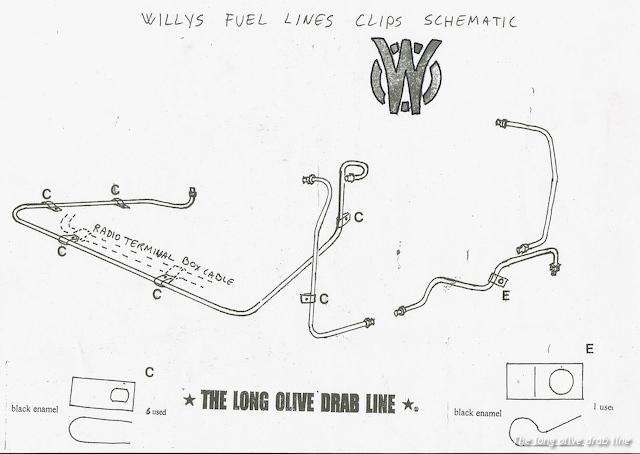

Et un schéma …

[jeepassion]

Un grand merci pour toutes ces infos

[pierrot25]

Bonjour

petite correction suite à mon message plus haut

d’origine mes pattes étaient soudées et lors de la restauration de mes omégas je l’ai ai rivetées.

il y a des pattes similaires pour le faisceau électrique vers l’arrière de la caisse.

-°\IIIII/°-

[Filitosa]

à la dépose de la caisse de ma M201 de 57 j’avais pour la canalisation des pattes visées et pour le faisceau des pattes soudées.

[webmaster]

oui je confirme les principes enoncés par Filitosa sur le principe du circuit essence en mode vis et le circuit électrique en mode patte soudée.

Y a ceux qui causent, y a ceux qui font.....

[Franzou]

pierrot25 wrote:

…

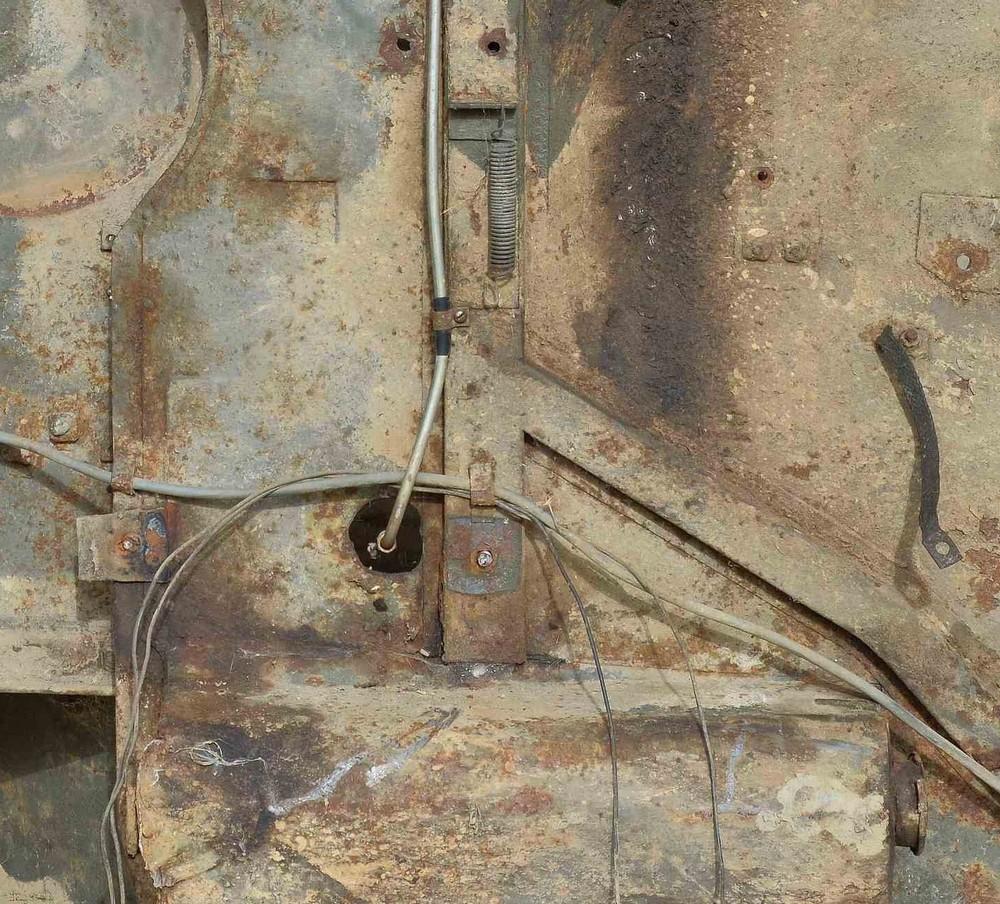

Bonjour, je suis effrayé par la découpe ici du plancher sous le réservoir pour laisser passer le tube et accéder au raccord ! J’avais plus ou moins la même chose sur mon épave, j’ai maintenant une tôle neuve et je me demandais justement quelle découpe faire, ou quel diamètre de cloche utiliser?
