WOA4518 excite en refabrication ou ancien stock armée FR sur ma photo c’est un modèle armée Française NOS
Même genre que Jeep US mais sans marquage US et pas toutes marqué Armée Française un peut comme celle-ci
https://www.leboncoin.fr/ad/equipement_auto/2695835660
Bruno
https://passion-jeep-b.blogspot.com/2017/11/resto-ford-gpw.html
Ta pompe avec ses pieds pliants, ne rentre pas dans le support US (repris sur les jeep de l’Armée Française avec l’ajout d’une cale en caoutchouc)
Les pompes avec pieds pliants sont plutôt prévues pour les caisses à outils des camionnettes, camions, lots 7 et autres.

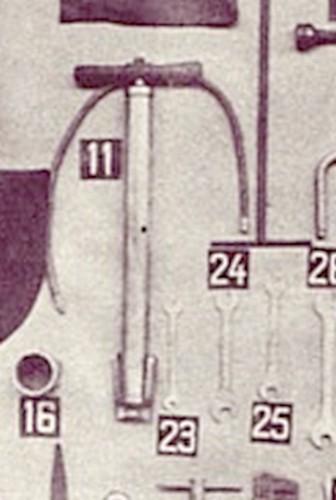

Je signale toutefois que certaines photos de lots d’outils de la jeep, présentent cette pompe pliantes.
@MB94 : WOA 4518
La coupelle de ma pompe AF est fichue et je n’en trouve pas dans le commerce par contre je vois une coupelle US chez Jeep Sud Est, savez vous si le diamètre intérieur du tube des pompes US est identique, le mien fait 36 mm.
Merci d’avance pour vos mesures.
Stan
Stan
en direct de sa Hotchkiss M201 de 1960Un détail du plan Ford des pompes à air, la rondelle fait 1″5/16, ça donne une idée du diamètre interne.
Bonjour,
Autre solution, envoyer un message à JSE pour leur demander si leur pièce convient pour ta pompe qui a un diametre de 36mm.
Sur le plan d’origine c’est marqué cuir traité à l’huile de pied de bœuf.
J’ai fait des essais de moulage de cuir pour refaire ce genre de coupelle, c’est tout à fait faisable à l’aide d’un matrice positif et négatif réalisé par tournage, même le bois peut servir à faire les matrices.
On mouille du cuir épais pour le ramollir, le ramollissement fait on place le cuir dans la matrice est on laisse le cuir sécher comme ça pressé dans un étau.
Ensuite le cuir sec il est assez dur et il faut le tremper dans de l’huile de pied de bœuf.
En tout cas je suis le sujet, pour connaître le diamètre interne des pompe US
pour rappel si tu veux voir des détails de pompes a air consultes la galerie “aux equipements de jeep” il y a une galerie dediéé sur la pompe à air AF et aussi US tu pourras voir le details…. ci joint le lien https://www.miljeep.fr/aux-equipements-de-la-jeep/nggallery/album/pompe-a-air-af
super pour ta demarche de reconstruction, regardes pour autant les petites annonces ou les brocs il y a des pompes en BE pas trop cher et pur sucre AF.
y en a qui disent, y en a qui font.....
Coucou, personne n’a de pompe US et en même temps un pied à coulisse pour mesurer le diamètre interne du tube de la pompe ?

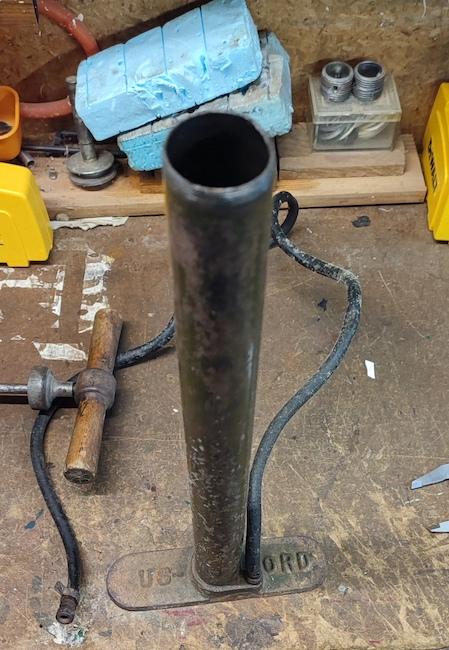

Bonsoir, Pompe ORD
Diamètre extérieur: 38,5 mm
Diamètre intérieur : 34 mm
La Jeep dans tous les cas .
