Passage du faisceau électrique

[marverick]

Bonjour à tous

Question concernant le faisceau électrique qui va vers l’arrière : votre faisceau électrique en partant de la barrette de connexion fixée sur la caisse dans le compartiment moteur, il passe entre la colonne de direction et le triangle de caisse ou bien entre le triangle de caisse et le bras de la pedale d’embrayage ?

[webmaster]

Hello Maverick

de memoire tu suis les pontets qui fixent le faisceau contre la caisse (face interieur) et a un moment tu dois effectivement basculer/ traverser  les traverses de la caisse. le faisceau descend a gauche de la carrosserie et longe la partie gauche de la caisse. il ne passe pas entre pedale/triangle ou colonne triangle . il passe entre extremité caisse laterale/pedale embrayage. le faisceau descend a l’aplomb et suit cette ligne jusqu’au bout de ta caisse

Y a ceux qui causent, y a ceux qui font.....

[Alex1469]

Bonjour,

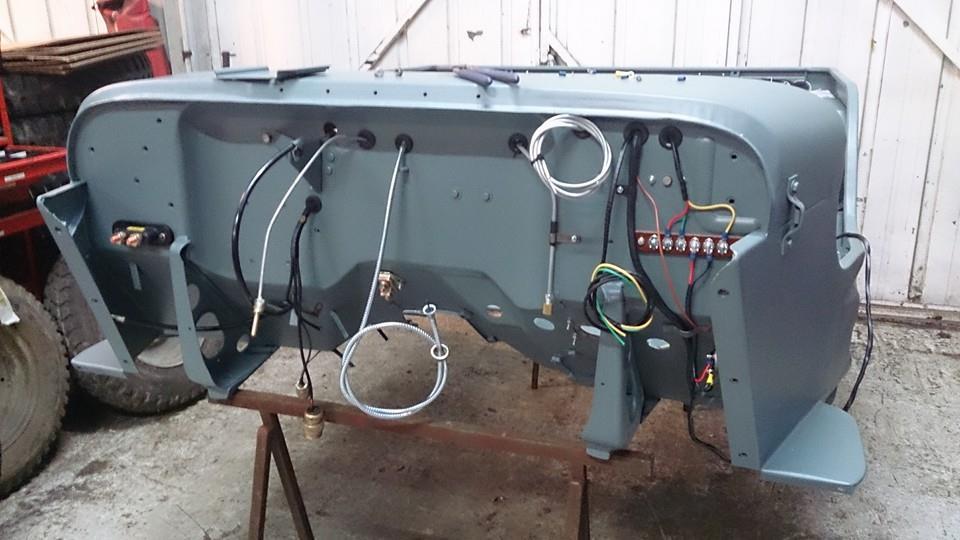

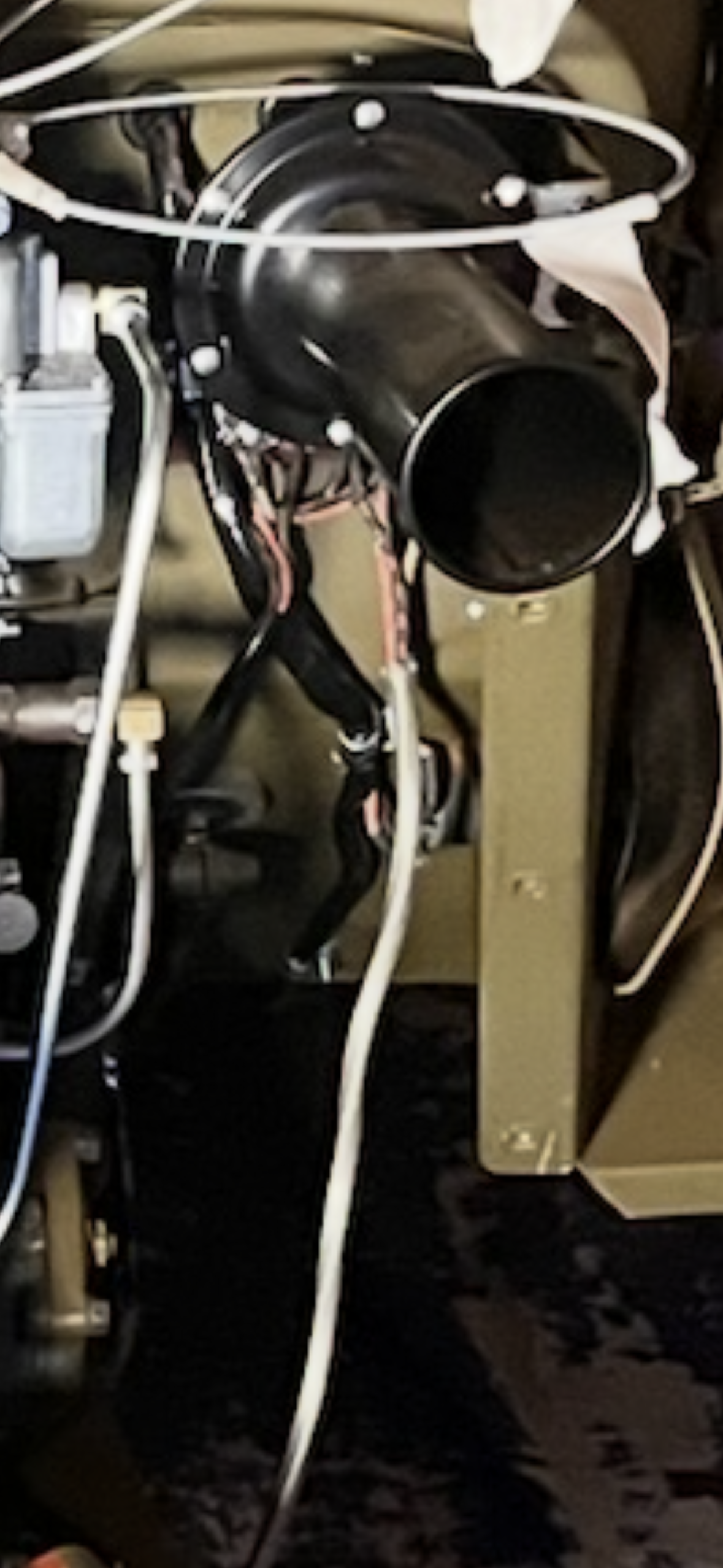

il passe à l’extérieur de la pédale d’embrayage (sur ma caisse il y avait des trous de fixation pour les colliers, puis il passe de l’autre côté du longeron devant le bac de réservoir pour aller vers l’arrière:

[Michel94]

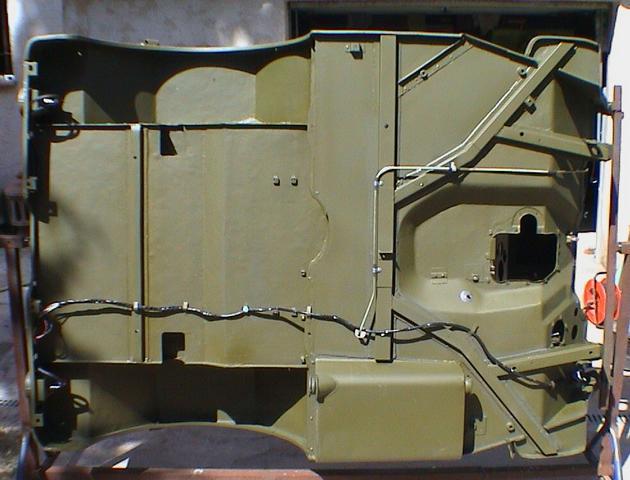

Et en photo :

[marverick]

Au top les Jeepers 👍

merci
