Passage de cable projecteur sur aile

[rastbeba]

Bonjour,

A la suite de la dépose du projecteur et de l’aile je découvre que l’oméga qui maintient l’aile et l’aile en elle même sont bouffées de trous et complètement rempli de terre. (quelle bonne idée de boucher le bas du support avec un morceau de bois) Toutes les conditions pour rouiller.

Je souhaite repasser le fil électrique au bon endroit.

Sur des photos, j’ai vu que le fil entre dans un petit trou sur le dessus de l’aile. Mais ensuite pour ou passe t-il précisément ? Je ne vois pas a quel endroit le fil pourrait sortir.

Merci.

Raphael

[mb94]

Bonjour
Sur le dessus de l’aile, il y a un trou dans l’axe du projecteur au niveau du renfort.
Dans le compartiment moteur, il y a un autre trou au droit du renfort à environ 4,5cm du haut de l’aile.

[rastbeba]

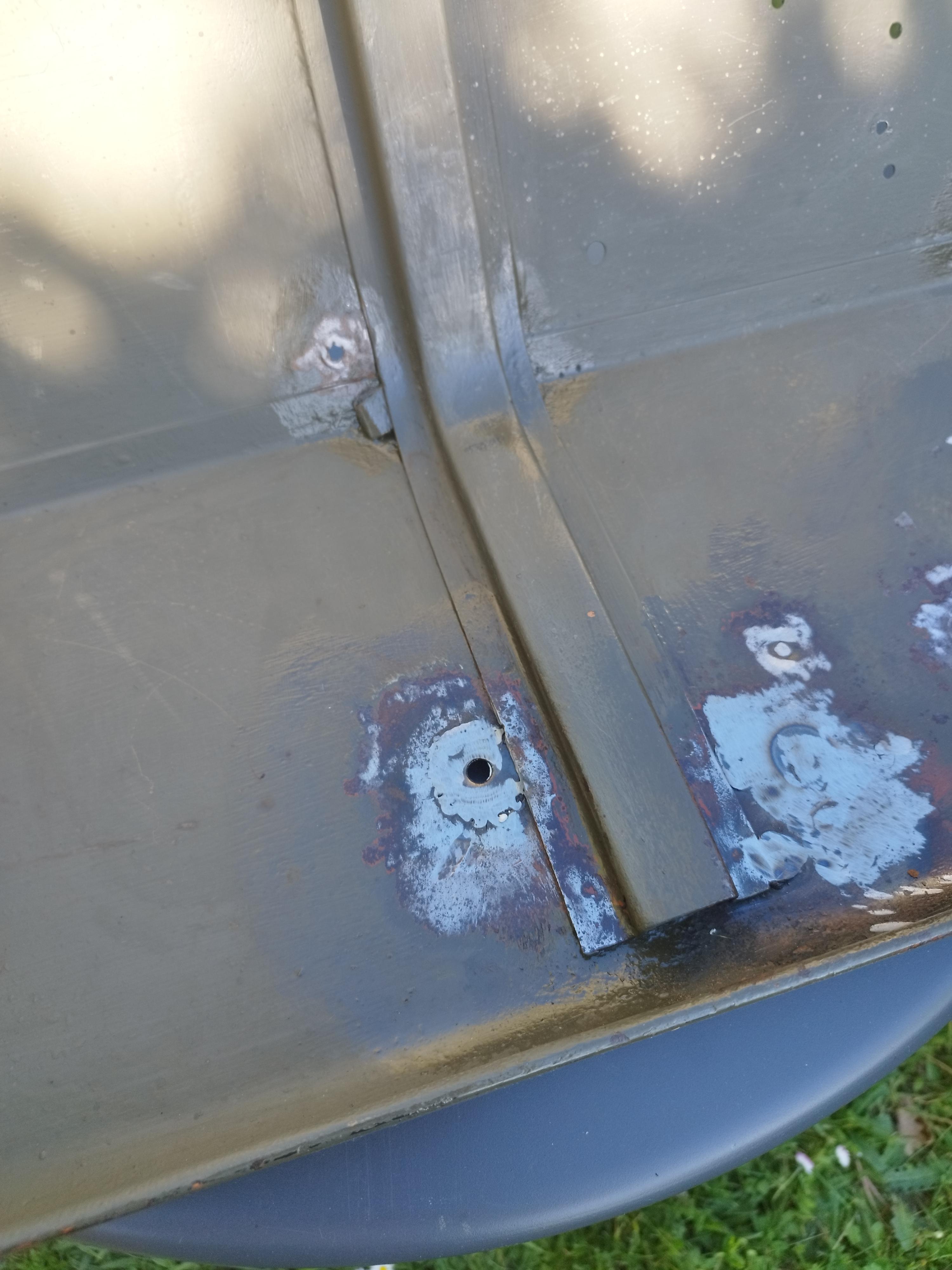

Je vois bien le gros trou sur le coté haut de l’ail, dans l’axe du renfort. Mais pas de petit trou sur le haut de l’aile, dans l’axe du renfort. J’ai bien un petit trou sur l’aile mais il se trouve désaxé du renfort.

Du coup si je pousse le fil dans le gros trou, il entre dans l’oméga mais ne peut pas en sortir.

[webmaster]

Hello,

Si tu utilises un petit fil d’acier tu peux donner une petite forme pour permettre après passage dans le trou coté aile intérieure tu guides vers la petite sortie (aile supérieure) et dans l’omega. Ca le fait avec un peu de patience.

Y a ceux qui causent, y a ceux qui font.....

[rastbeba]

Le petit trou ne débouche pas dans l’oméga. Est-ce que c’est normal ?

[Michel94]

Bonjour

Non  ce n’est pas normal. C’est l’oméga qui sert de protection du câble.

[Yellow-corner]

Bonsoir Rastbeba,

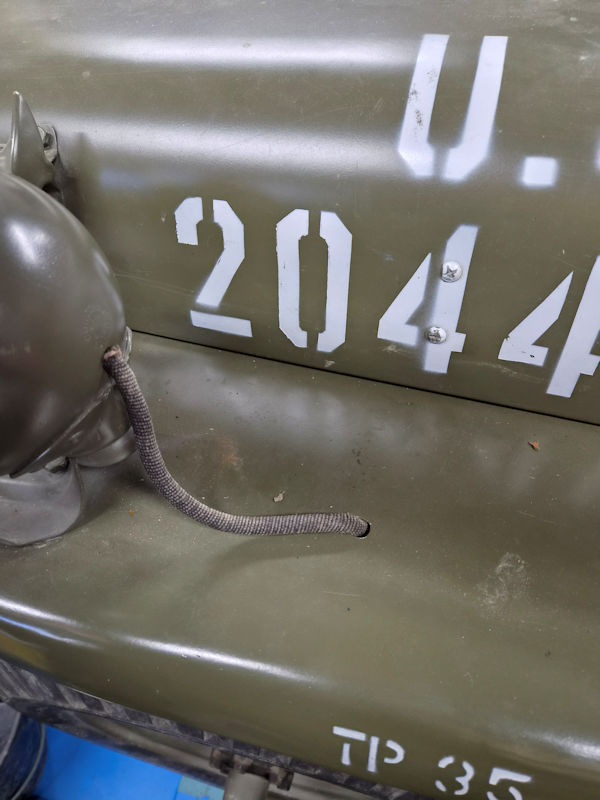

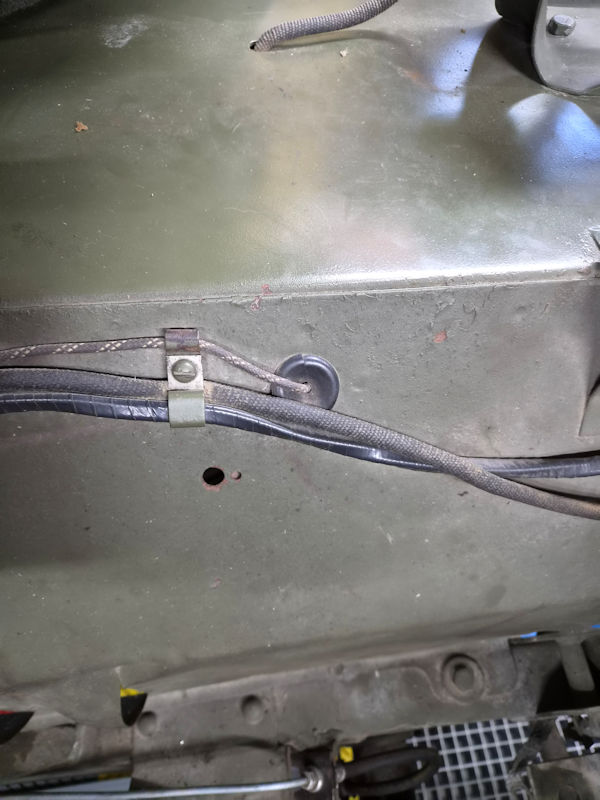

Avec deux photos c’est mieux !

Amicalement,
Christophe

[mb94]

Bonsoir,
C’est quoi ces 2 vis sur le côté du capot ? Pas réglementaire.

[rastbeba]

Les 2 vis Philips c’est la pompe à graisse. La Jeep de YC était en avance sur son temps.

[rastbeba]

Merci pour les 2 photos, je comprend mieux mon pb.

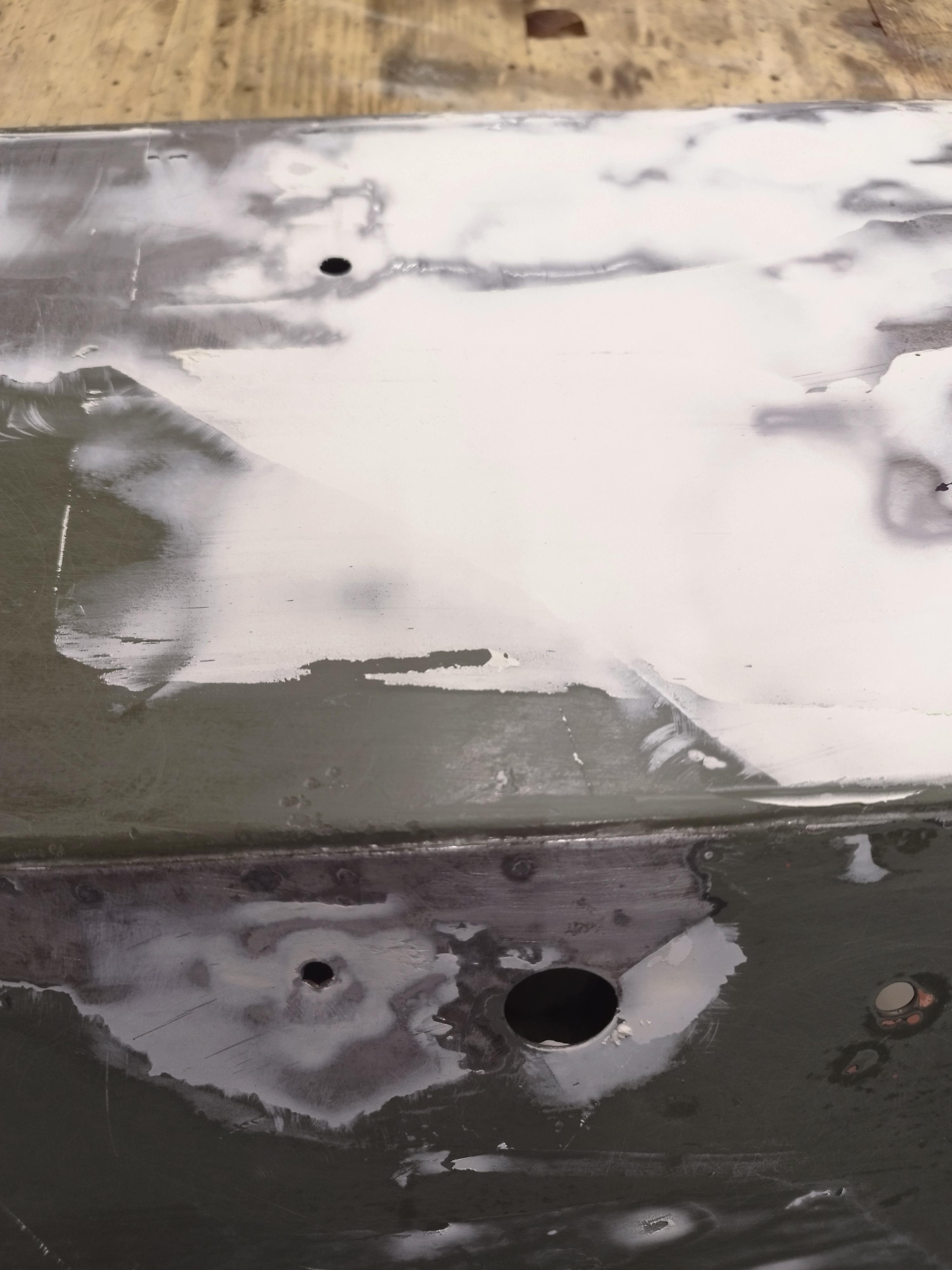

j’ai décapé l’aile et je n’ai pas trouvé de trou dans l’axe de l’oméga. encore un truc louche, par-contre j’ai un passe câble au niveau de la pliure de la tôle. on le voit sur ma photo. Je suis sur que l’aile n’a pas été changé car j’ai retrouvé la peinture verte foncé sous la couche de l’A.F.

[rastbeba]

[Filitosa]

Une vue des ailes de ma M201 quand j’ai fait la restauration avec des trous à boucher entourés et les trous pour le passage de câble du feu de blackout

[rastbeba]

Merci pour votre aide. Je vais reboucher le trou et percer a coté

[mb94]

Bonjour
Sur les ailes de M201, il y a de part et d’autre de l’oméga les 4 trous pour la fixation du support de filtre à air, 2 sur le dessus et 2 sous la sortie de câble de projecteur.

[Filitosa]

Ma M201 est de 57, le filtre à air est comme sur une Willys fixé sur le tablier
