  • #9825
    pierrot25pierrot25
    Modérateur

      Du coup..si vous voulez, je peux scanner l’autre et l’envoyer en PDF….

      #9831
      webmasterwebmaster
      Maître des clés

        Merci à tous et voila c’est desormais disponible dans la zone documentation https://www.miljeep.fr/base_de_donnees/documents/ ou vous pouvez aussi retrouver bien d ‘autres manuels et plans de pièces de jeep.
        Bonne consultation

        y en a qui disent, y en a qui font.....

        #9856
        M201SCM201SC
        Participant

          Super, merci beaucoup.

          Bon week end

          Stan

          #9881
          pierrot25pierrot25
          Modérateur

            #9887
            ericp74ericp74
            Participant

              Bonjour,

              Ça avance…

              Eric

              #9894
              webmasterwebmaster
              Maître des clés

                grgrgr le travail fastidieux en oeuvre….le decapage !!! mais oh interet on trouve des petits marquage qui motivent…bravo Pierre …et que ca brille de mille feux !

                y en a qui disent, y en a qui font.....

                #9899
                pierrot25pierrot25
                Modérateur

                  oui à l’huile de coude, en jerrycan de 20L hihi!!!!

                  visserie trouvée au niveau des tambours/frein

                  axe d’ancrage de segment de frein marqué VP

                  vis de chapeau de moyeu toutes sont marqués A (utilisés à partir de septembre 42) sauf une EU V.P. Origine inconue ?

                  Vis de plateau suppport de frein AFNC 2 types et sans marquages, Ce type de vis AFNC n’a pas l’air courant ? J’en ai trouvé la trace sur le G503 sur une remorque willys.

                  plateau support de frein

                  et tambour Ford, je ne retrouve nul part dans les TM cette ref: GP 1125

                  #9926
                  pierrot25pierrot25
                  Modérateur

                    bonsoir,

                    Personne n’a d’info sur cette référence Ford ?

                    Elle n’est pas dans la base de données miljeep…ni dans l’album marquages sous cette reférence..

                    #9940
                    SystemSystem
                    Participant

                      Bonjour Pierrot 25,
                      Les deux tambours ard et arg sur ma gpw ont les marquages GP 1125
                      Les petites vis AFNC sont présentes aussi, le marquage n’est pas net du tout.
                      Les vis spéciales VP sont courantes je pense.

                      Pas facile de faire les photos avec les roues en place.
                      Amicalement.
                      Pierre

                      #9954
                      pierrot25pierrot25
                      Modérateur

                        Bonsoir,

                        Oui effectivement, ces vis VP avec le symbole sont courantes, mais je suis surpris de ne pas retrouver cette ref FORD  GP1125 dans les TM.

                        #9965
                        SystemSystem
                        Participant

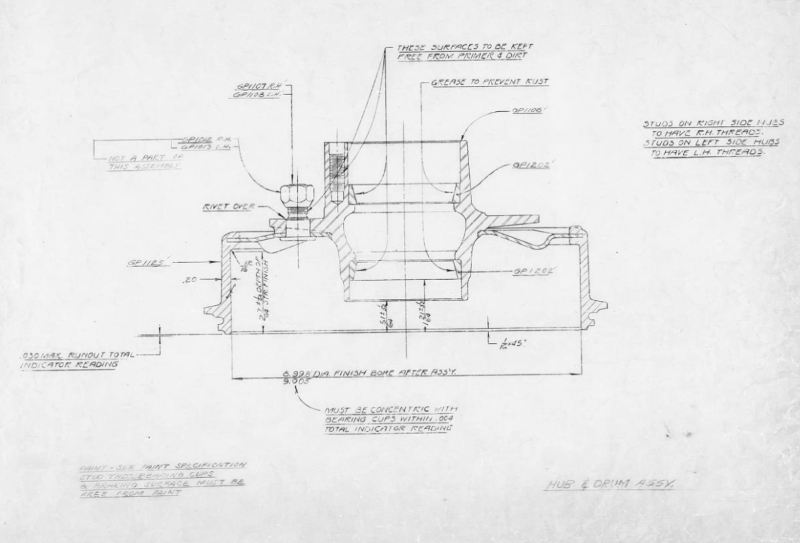

                          Dans plan Ford, il y a le tambour gp 1125

                          Amicalement

                          Pierre

                          #9975
                          SystemSystem
                          Participant

                            Bonjour,
                            Dans le TM10-1513 le tambour GPW 1125 est présent ligne 15
                            Amicalement
                            Pierre

                            #9984
                            pierrot25pierrot25
                            Modérateur

                              Ah oui !!!! bien vu, je pense que c’est le seul TM que je n’ai pas regardé, dans les autres TM il y a une autre ref: surement une modif au cour de la production ??



                              Pierre

                              #166003
                              pierrot25pierrot25
                              Modérateur

                                pas de bol !!!!!!

                                #166004
                                pierrot25pierrot25
                                Modérateur

                                  J’ai un doute concernant les perçages sur la flèche ?

                                  en rouge à reboucher

                                  en vert à garder
