Arbre à came

[rastbeba]

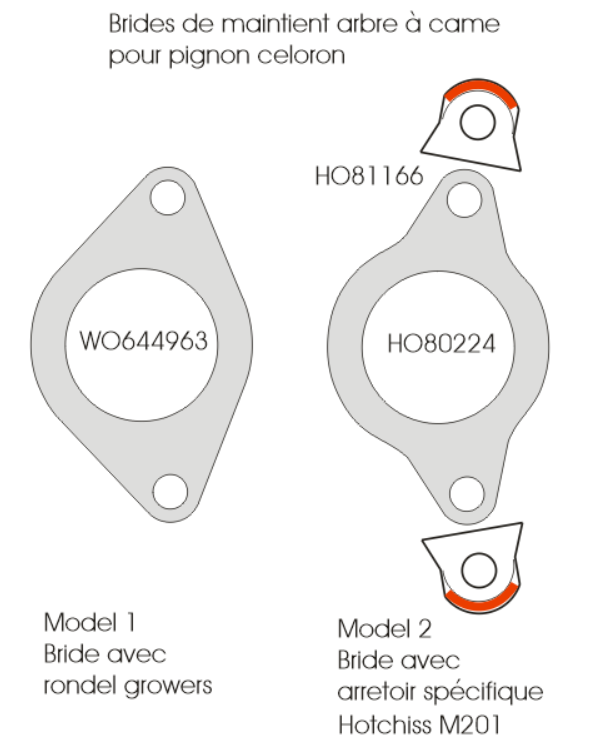

J’ai le fin mot, de cette histoire de bride !

il y a très peu d’info sur ce sujet. Normalement les moteurs Hotchiss ont une bride “taille de guêpe” au niveau des vis. Les brides US et repro n’en non pas.

Dans mon cas c’est soit une bride US ou une repro, le frein de la vis est réalisé avec une rondelle growers

Raphael

[Yellow-corner]

Bonjour,

@ Filitosa : En effet, dans le TM, il est indiqué qu’il faut réaléser le coussinet après mise en place. Cependant, lorsque j’ai mis en place le coussinet, je n’ai pas eu besoin de le réaléser. Le jeu était correct.

C’est déjà le deuxième que j’installe et à chaque fois le jeu avec la portée avant de l’arbre à cames était correct.

Amicalement,
Christophe

[rastbeba]

Idem, pour moi. le coussinet allait très bien. pas besoin de réaléser.

[Filitosa]

c’est une bonne nouvelle, car reprendre un alésage de diamètre 55mm ça doit pas être simple ! sans compter que sur un coussinet la couche de régule est  très fine, c’est plus de l’alésage mais des caresses !

[Yellow-corner]

Bonjour Filitosa,

Oui, d’ailleurs c’est souvent pour enlever 1 centième sur une zone. Dans ce cas, on utilise un racloir.

Amicalement,
Christophe

[rastbeba]

Bonjour,

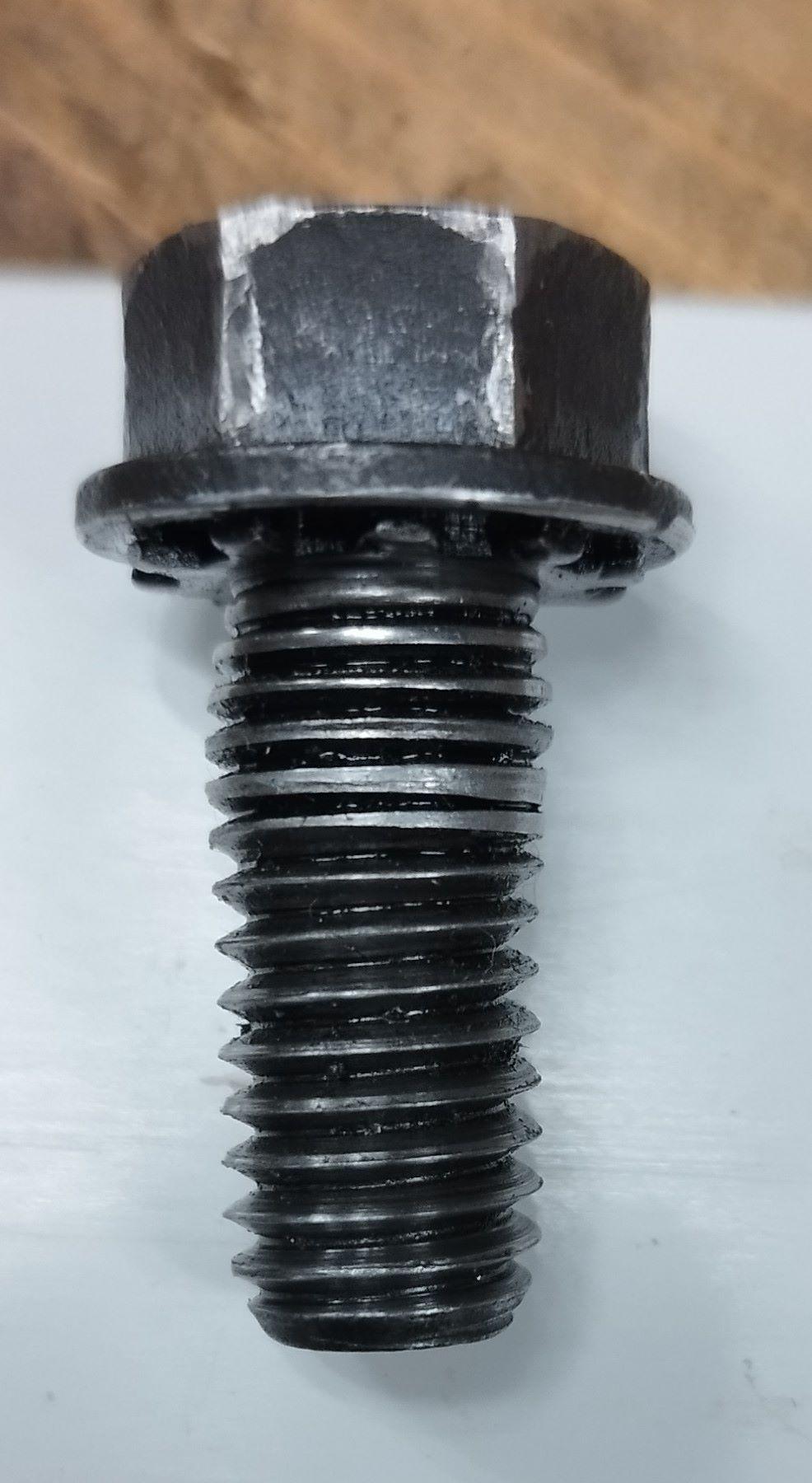

Dans une des pages précédente j’avais évoqué le jeu important entre le bloque moteur et le pignon céloron. Voici la vis (HO81170) en bout d’arbre à came qui maintient le pignon. Je pense que la personne qui est intervenu sur le moteur à frappé comme un bourrin cette vis pour tenter de faire entrer le pignon. La vis a tellement été frappé qu’elle s’est comprimé, gonflé et tordue.

Raphael

[Filitosa]

il y a des violents tout de même !

[gpw14]

Vaut mieux qu’il frappe sa femme comme il a martyrisé cette vis celui là.

Bruno

https://passion-jeep-b.blogspot.com/2017/11/resto-ford-gpw.html

[rastbeba]

Bonjour,

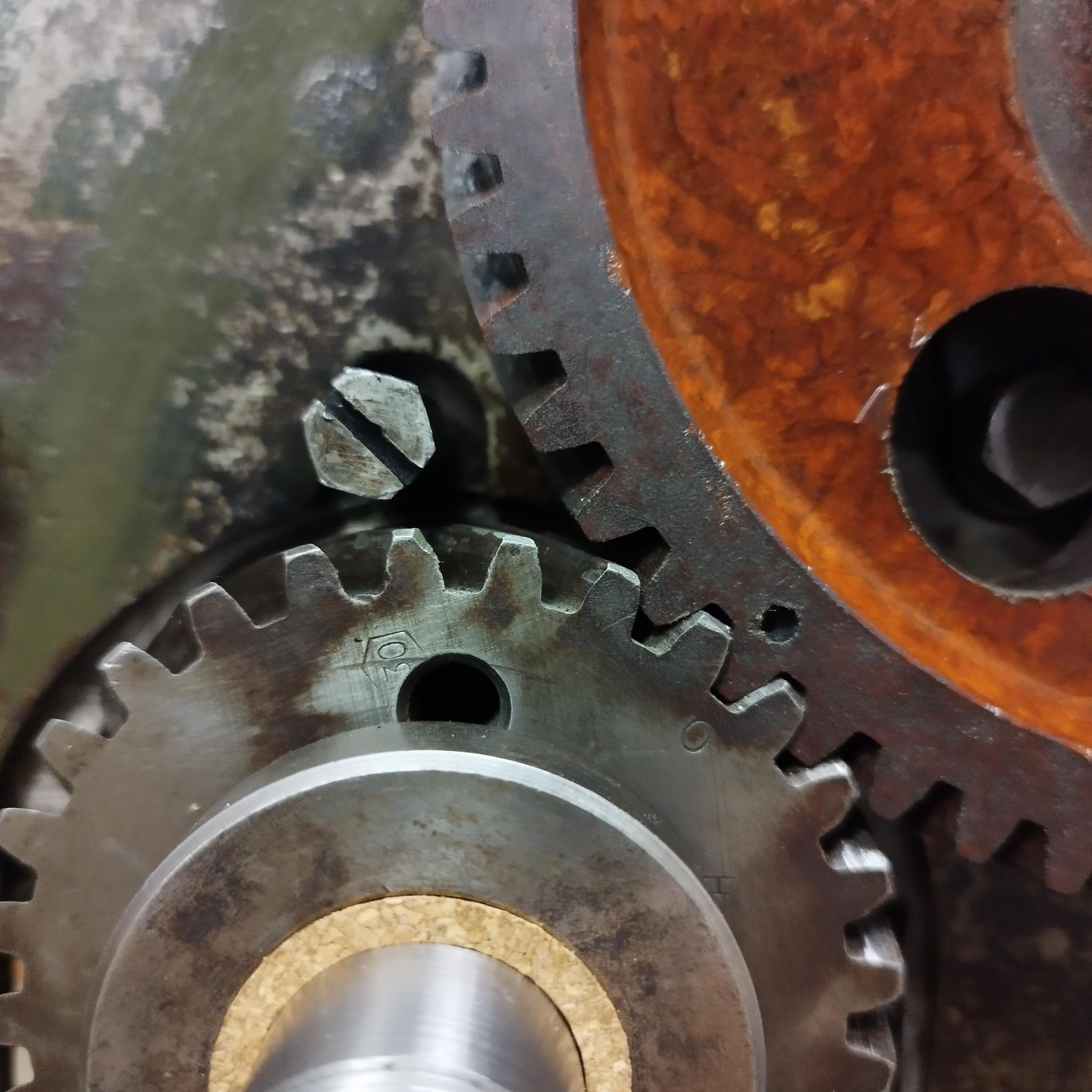

Est-ce que le gicleur d’huile du pignon celoron est Bien positionné ? Je n’y ai pas touché et il est a l’identique avant le démontage

Raphaël

[rastbeba]

Voici la photo 🤣

[Filitosa]

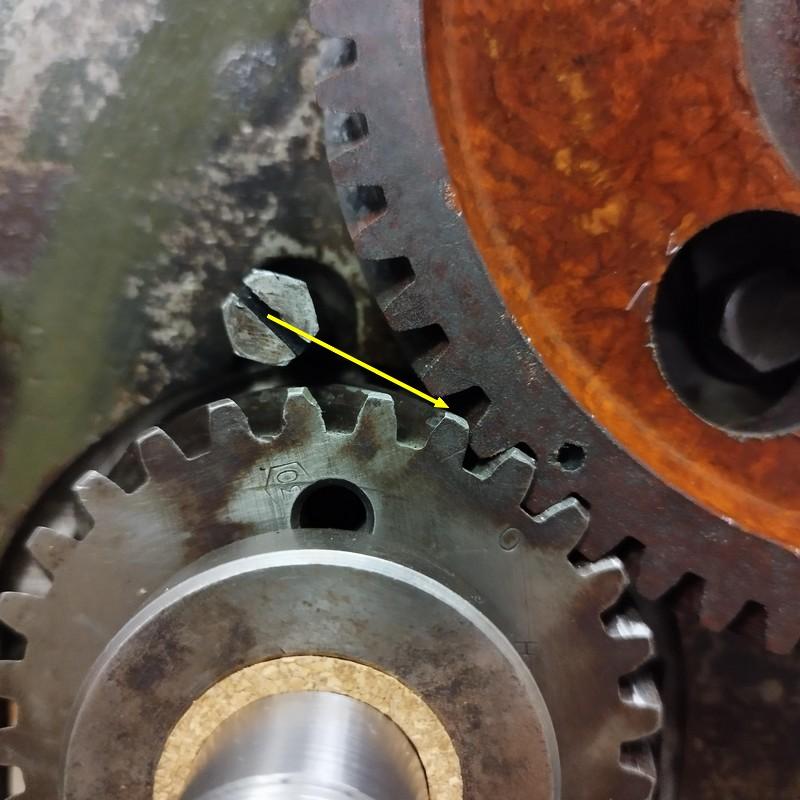

Chez moi le trou d’aspersion était orienté en direction du chevauchement des dents.

[boudinot]

Le jet d’huile doit arriver sur le pignon céleron juste avant l’engagement des dents avec le pignon du vilebrequin.

[boudinot]

Pour info en ce qui concerne le coussinet de palier avant de l’arbre à came le tm ( mars 54) du hurricane ( même bas moteur) indique : “it is not necessary to line bore the bearing after installation “

[rastbeba]

Bonjour,

Merci, je vais réorienter le petit trou.

Raphael

[rastbeba]

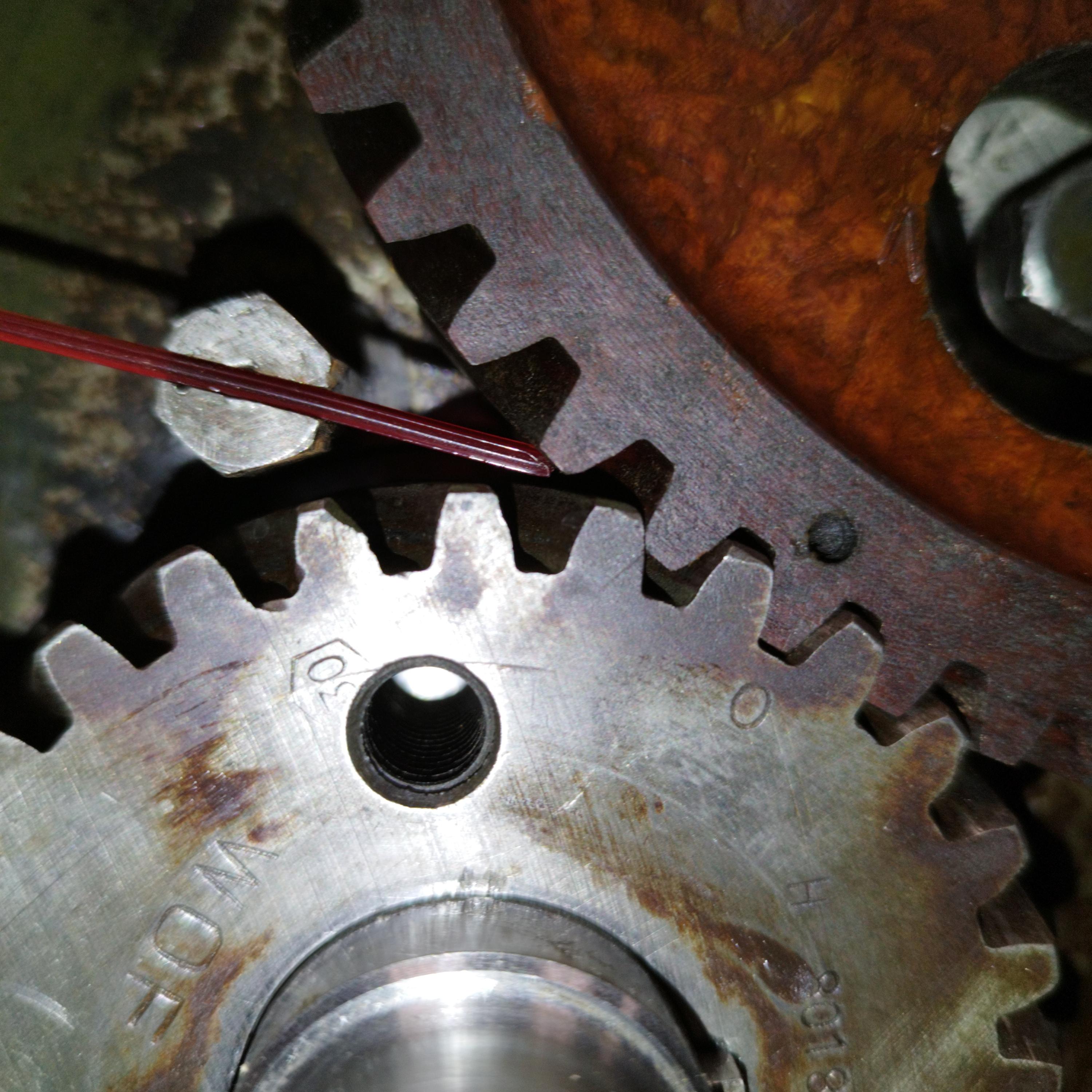

Et hop une bonne chose de faite
