Support M48 calib.30 willys mb

[Fastback6715]

Salut tous le monde
Alors voilà j’aimerais installer sur ma willys mb un support M48 pour calibre 30 sur le tableau de bord et j’aurais aimé savoir quelques trucs par rapport à l’installation .
Alors déjà j’imagine qu’il bloque définitivement l’accès à la boîte à gant? Mais est-ce qu’il faut la modifier pour autant : je pense à la découpe ??
Et est-ce qu’elle faut faire des modifications quelconques pour la fixer ou est-ce que tout est déjà prévu pour elle ?
Voilà j’espère avoir des réponses à mes questions 🙂
Merci

[Michel94]

Bonjour

Il est sympa ce petit M48 mais avec la mitrailleuse dessus, ce n’est pas le plus pratique.

Il faut modifier la porte de la boite à gants et la boite est considérablement réduite.

Il y a le support et les accessoires de renforts.

Voici quelques photos glanées ça et là sur le net.

Une image du manuel (TM-92 0169 si mes info sont bonnes)

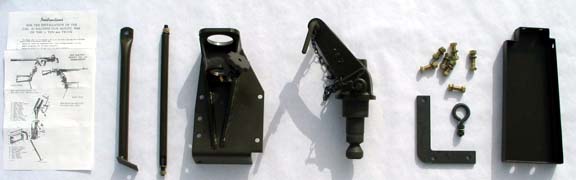

Les pièces du kit/

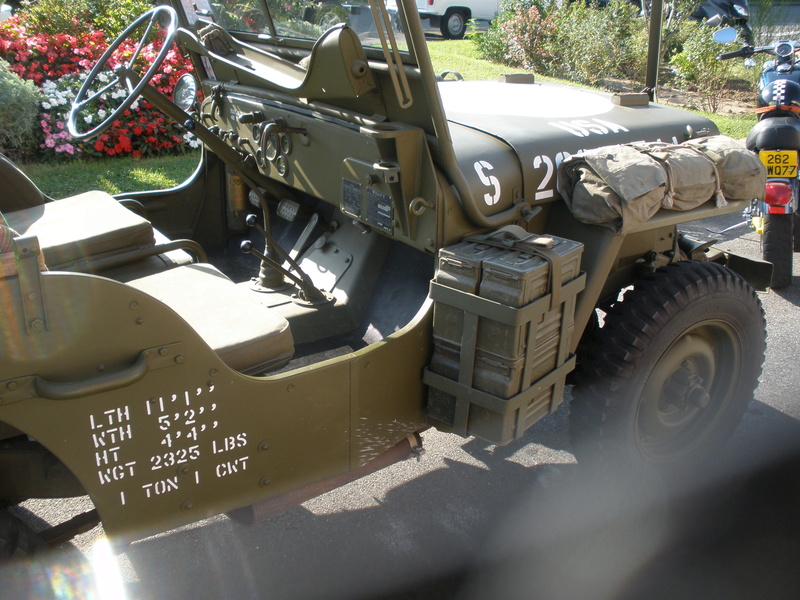

Un montage réalisé par un collectionneur (mais jamais trouvé une photo d’époque pour les boites de munitions :

En cherchant sur le net des photos d’époques, tu verras que l’emploi de l’arme n’est pas des plus aisé.

Mais je ne veux surtout pas te décourager 😉

[Fastback6715]

D’accord super merci c’était principalement pour savoir pour la boîte à gant et je n’ai pas bien envie de la tronçonner 🙂
En tout cas merci pour l’explication et les photos

[ericp74]

Bonjour,

Sinon il y a cette version qui ne demande pas de modification au niveau de la boîte à gants….

http://www.jeepsudest.com/boutique/213-support-mounting/2305-support-m53-lateral-vltt-pour-a52-cal30-fm-bar/

Eric

[Fastback6715]

Oui je l’ai vu ce support mais je ne trouve pratiquement aucune photo et pas d’infos dessus 😕

[ericp74]

Bonsoir,

Quelques infos à ce sujet :

http://m201.pagesperso-orange.fr/Support53.htm

Eric

[Fastback6715]

Ah merci 🙂
Ducoup c’est post ww2 si j’ai bien compris

[ericp74]

Bonsoir,

Si je comprends bien l’article, il semble en effet que ce soit post WW2 et plutôt armée française.
À faire confirmer par des spécialistes.

Eric

[upyoursbaby]

Salut ;
MP envoyé pour ta porte de boite à gants.
Cdlt

[Michel94]

Bonjour

C’est bien ça, c’est typiquement français et de fabrication du début des années cinquante. C’est un modèle 53 😛 donc courant 1953 ou début 1954.

Mais rassurez-vous, j’en ai vu un dont le marquage de fonderie avait été meulé et avait été re-frappé US avec un n° sorti du chapeau 😛 et bien sur pas mal d’autres installés sur des ”Jeep du débarquement” 😀

Sur des photos d’époque, ont voit quand même des supports latéraux, certainement des fabrications de terrain, mais rien à voir avec le support modèle 53.

[JEEP34]

Bsr
Sur les photos d époque ce sont de M31 raccourci et fixés sur le côté

[JEEP34]

Bsr
Sur les photos d époque ce sont de M31 raccourci et fixés sur le côté

[dandep]

Bonsoir.
Le piédestal M31 raccourci est moins fréquent que l’extension ( raccourcie ) de l’affût anti aérien de la bmg cal .50; voir l’image dans ce forum.
http://1919a4.com/showthread.php?16687-50-cal-M2-BMG-anti-aircraft-tripod
Salutations.

[ericp74]

Bonjour,

Quelques autres infos :

http://www.bretagne39-45.fr/vehicules/support-de-mitrailleuse-sur-jeep/

Sur cette photo WW2 on remarque le support extérieur :

Eric
