Joint pompe à eau

[benoit89]

Bonjour,

Je voulais savoir à quoi ressemble le joint “presse étoupe” qui permet l’étanchéité de l’axe de la pompe à eau ?
La mienne fuit très légèrement au niveau de la lumière par laquelle on voit l’axe, en dessous. Mon moteur n’ayant pas tourné depuis plus d’un an, est-il possible que ce joint ait séché et ait besoin de regonfler pour refaire l’étanchéité ?
Il ne fuit que lorsque le moteur est bien chaud, à l’arrêt ou au début de la chauffe, rien ne fuit. Astuces pour effectuer la réparation ?

Merci
Benoît

[Yellow-corner]

Salut Benoît,

Avais-tu déjà révisé cette pompe à eau ? Si oui, avais-tu rectifié la face d’appui comme préconisé dans les TM ?

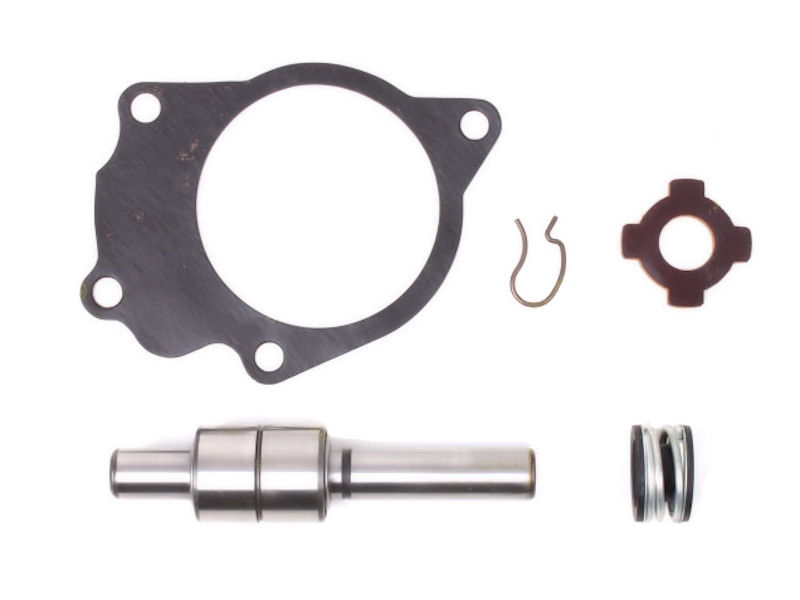

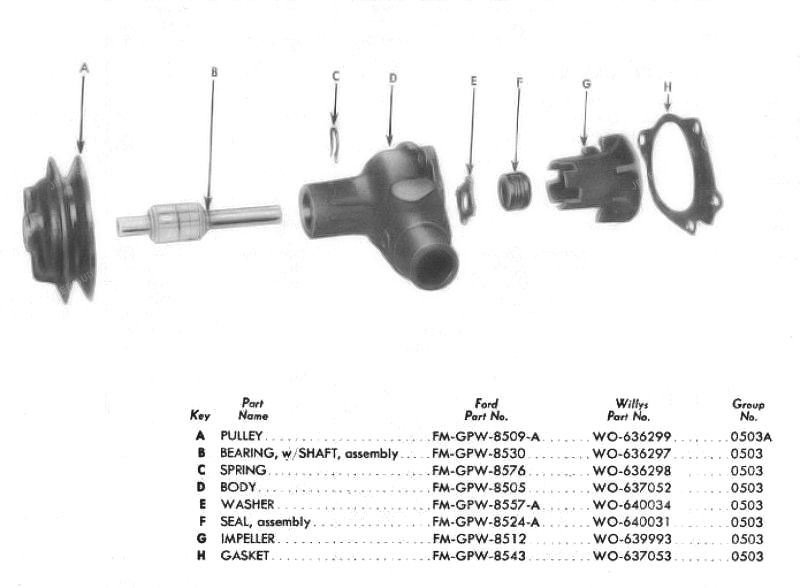

Possible que le joint soit sec et/ou HS. Voici l’ensemble des pièces :

Amicalement,

Christophe.

[1spahis]

Avant montage, il faut laisser les éléments E et F, presse-étoupe et rondelle d’étanchéité tremper dans du liquide de frein au moins 24 h, glacer le plan de joint de ces éléments.
Je viens d’en refaire une.

[Michel94]

Pourquoi du liquide de frein 😕 c’est plutôt corrosif, non 😕

[benoit89]

Bonjour,

L’axe se chasse à la presse je suppose ?

Benoît

[1spahis]

L’axe se chasse à la presse en effet, pas d’autre solution.
Et oui Michel, le liquide de frein est pas mal utilisé en mécanique.
Il ramolit les pièces pour assurer par la suite une parfaite étanchéité.

[benoit89]

Re,

Bon, je vais refaire un essai et si çà continue de suinter, je vais démonter.

Benoît

[benoit89]

Bonsoir,

Bon ! J’ai du démonter la bête, sans presse, avec juste un arrache roulement et un petit outillage maison pour ne rien abimer.
La portée dans le corps de pompe où vient en appui la plaquette joint en céloron doit elle être rectifiée plane ou bien a-t’elle une forme bien spécifique à respecter ?
Celle de ma pompe est bien marquée et déformée !

Merci,
Benoît

[william]

Forme plate

[ Edité par william le 7/9/2012 8:02 ]

[Yellow-corner]

Salut Benoît,

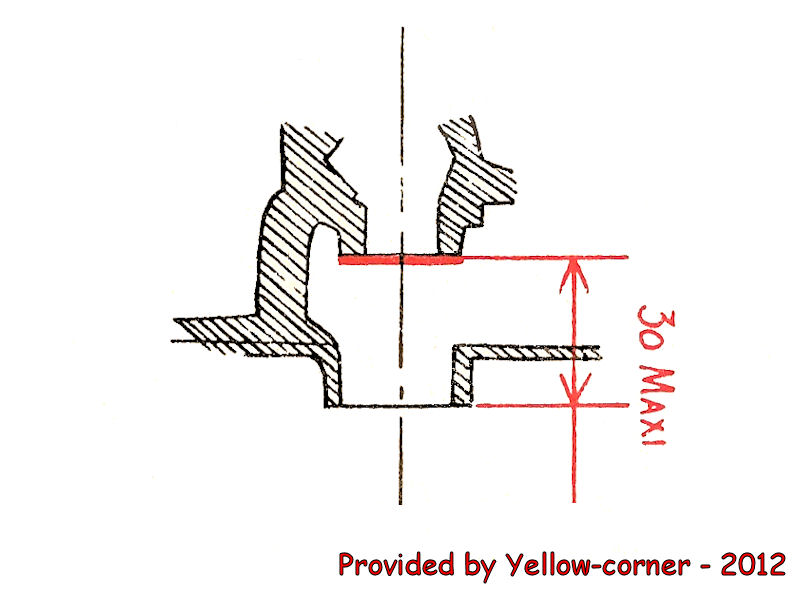

Il faut que la surface d’appui soit plane. Par contre, il y a une cote limite d’usure à ne pas dépasser. Voir croquis ci-dessous.

Amicalement,

Christophe.

[1spahis]

J’ai un corps de pompe neuf, la surface n’est pas plane, elle fait comme un petit cratère. Toutes les pompes démontées … Idem

[william]

Benoit, croit moi , la surfaçe est plate/plane 😉

Allez, spécialement pour Saphis et autres non-croyants j’ai dû aller voir ……. Voyons, j’ouvre tiroir “P” ……

Une de mes deux pompes NOS, l’autre je vais pas déballer ….

Une pompe (de slat) démontée
Plane aussi

Et réviser avec in kit NOS ou de très bonne qualité 😉

[1spahis]

Juste une remarque, pas une affirmation.

[william]

Mais non, tu disais …

Toutes les pompes démontées … Idem.

Les 10 à 15 que j’ai déjà ouverte et révisé ont eu une surface plate/plane .

[benoit89]

Bon ! Ok, je vais me faire un petit outillage pour rectifier la portée de ma pompe avec une fraise à 4 dents. J’ai pris la cote dont tu parles Christophe et il y a 29.52 mm, donc je suis dans la tolérance.

Benoît
