Branchement BO aile

[Jean-Luc37]

Bonsoir
Je suis en train de remettre en route mon black out d’aile (AF).Le fil à été coupé a raz.
Auriez vous une photo pour voir ou le fil passe et pourriez vous me dire ou il se branche (sans doute sur l’inter rotatif)
Merci pour les infos

[Michel94]

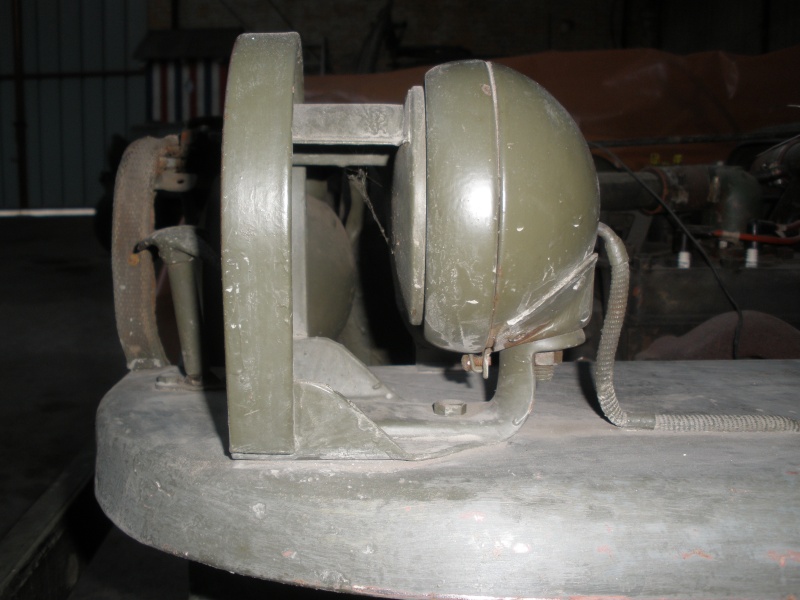

C’est pas le feu étanche mais un feu FR 6-12V, le passage du fil est le même.
Branchement sur la borne BOD du contacteur.

Il y a un clip type ‘vélo’ pour tenir le fil sur l’aile.

[Jean-Luc37]

Merci Michel c’est ce que je cherchais
Il va me manquer la gaine annelee.
je vais essayer d’en récuperer.

[Michel94]

Si c’est pour une M201, une gaine en PVC noir fait aussi l’affaire et plus dans le style 24 volts.

[Jean-Luc37]

Merci Michel
J’ai trouve de la gaine noire PVC.
