Schéma démarreur

[Anonyme]

Salut à vous tous, je vous sollicite encore une fois car mon plan de démarrage ne fonctionne pas. Le reperage qu’il y avait avant ne fonctionne pas. Si quelqu’un avait un plan simple du branchement bobine démarreur
merci

[Yellow-corner]

Bonjour Fred,

Il s’agit d’un démarreur avec lanceur externe. Quand tu dis que ça ne fonctionne pas, peux-tu préciser ?

[Anonyme]

salut yc
oui il n’y arien du tout, je vais refaire a neuf le cablage car si c’est comme l’alternateur c’est pas la joie,il est en 12v,la batterie est neuve, si tu as un plan pour ce cablage total avec la bobine ampermetre
amicalement fred

[Thierry63]

C’est quoi ce demarreur ???
demarreur avec lanceur externe (solenoide)c’est pour le 24v ,non ?

[Anonyme]

non c’est un 12v

[Yellow-corner]

Bonjour Fred,

As-tu une référence sur ce démarreur ?

Marque,

Repères.

Amicalement,

Christophe.

[jbwillys]

Bonjour,

Combien de bornes sur ton relais ?
Sont elles marquées ? + ? _ ? 85 ? 86 ? 30 ? 15 ?

Jean.

[Anonyme]

alors sur l’etiquette on ne voit plus rien,je vous met une autre photo

[jbwillys]

Logiquement tu devrais avoir:
– une borne courant fort, alimentation directe batterie, gros câble, tu ne peux pas te tromper pour le branchement.
-Une petite borne plus, alimentée par le contacteur au pied ou la clef.
-L’autre petite borne vers la masse.

Jean.
ps: je me trompe ou je vois bien un deuxième câble branché sur la borne courant fort, celle du dessus s’entend ?

[ Edité par jbwillys le 5/2/2012 18:31 ]

[Anonyme]

oui qui ne correspond a rien, c’est un foutu merdier ce truc,je voudrais bien pas le grille il a marche ça c’est sur mais tous ces fils sont debranche,alors ça plus l’alternateur bonjour!!
tout les fil ont ete raboute pas simple je mettrai une photo demain c’est avoir!!

[jbwillys]

Difficile de voir sur tes photos, mais il ne semble y avoir qu’une seule petite connexion, ce qui voudrait dire que ton solénoïde va chercher sa masse par l’intermédiaire du corps du démarreur, encore faut il que ton démarreur soit bien à la masse, est- ce le cas ?
Lorsque tu actionnes le démarreur, tu devrais contrôler si tu as bien un positif sur la petite connexion à gauche sur la photo.

Jean.

[Yellow-corner]

Bonjour Fred,

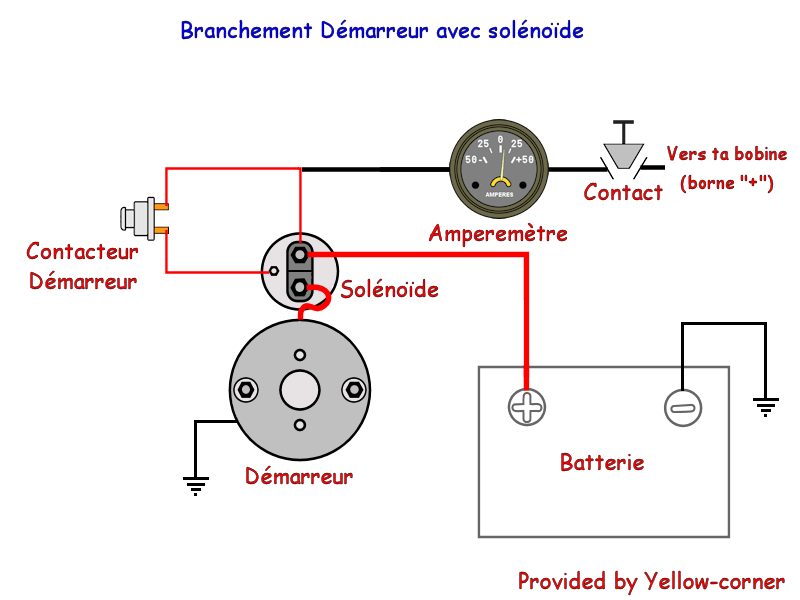

Voici le schéma de branchement de ton démarreur :

Amicalement,

Christophe.

[jbwillys]

Héhéhé.

Jean. 😉 🙄

[mb94]

Bonjour

On pourrait préciser en outre que généralement, l’alimentation électrique (contact, tableau de bord, éclairage …) est prise sur la borne du lanceur du démarreur connectée à la batterie ce qui explique qu’il y ait 2 fils connectés (un gros vers la batterie et un petit vers l’alimentation électrique).

[Anonyme]

salut toujours au top pour les reponses et ce schema,mais juste une derniere question la bobine se raccorde ou alors parce que elle n’avait plus de fils brnche dessus
amicalement
fred
