Plaque renfort crochet

[Bazoul]

Bonjour à tous
Une petite question me taraude à propos de la plaque de renfort du crochet d’attelage.
Lors de l’éventuelle restauration de chassis est-ce que certains d’entre vous on peut constater un écart entre la traverse en v et le pare-choc arrière ? Où sont-ils directement en contact ?
Ma véritable question c’est est-ce que c’est la plaque de renfort du crochet qui lie ces deux éléments les structures qui sont le pare-choc et la traverse en v ?
Merci
GUILLAUME

[Bazoul]

Et si vous aviez éventuellement les côtes de cette fameuse plaque de renfort de crochet je suis preneur merci

[jean-marie]

https://www.google.be/search?q=mb+rear+frame&sxsrf=APq-WBvhkuAVTtCGe8uNJU0cUzTeIYJliQ:1648643324280&tbm=isch&source=iu&ictx=1&vet=1&fir=J3a5rHz4uQpaKM%252CW7lAj7YpNZWZiM%252C_%253BNL4YCRjtljSjbM%252C__PiYneqedMS6M%252C_%253BXWDj2nqShw5CJM%252CXPGZi6Dv__ybaM%252C_%253BtmrT2IOhGZ7-jM%252Ciko9H4tYmOul5M%252C_%253B7Vtbd1GIdPOSVM%252CW7lAj7YpNZWZiM%252C_%253Bz5IzuuVmLyI3bM%252CO4_bEuIy7NXveM%252C_%253BnoXYlmY8Qtxj8M%252CXPGZi6Dv__ybaM%252C_%253BoCXGoHxclPOPKM%252CxcggLPWmDBYdVM%252C_%253BHY4hAEkh5tGSfM%252CW7lAj7YpNZWZiM%252C_%253BZOWwwgm0J537DM%252Ciko9H4tYmOul5M%252C_&usg=AI4_-kQkVMFnSXgXR1B_3Zj-c0-TnpwT8A&sa=X&ved=2ahUKEwjJx9H96u32AhVKmqQKHUGOD0YQ9QF6BAgOEAE#imgrc=tmrT2IOhGZ7-jM

[Bazoul]

Merci Jean-Marie mais ici on voit la plaque poser peut-être même souder est-ce que quelqu’un sait si sens cette plaque la traverse en v et le pare-choc arrière se touche naturellement ?

[System]

Bonjour,
Le renfort en V est soudé sur la traverse, la plaque est soudée après.

https://drive.google.com/file/d/1LgQJ2Fi_T9z7jxTOT0yo5jXyZkrCJsDq/view?usp=drivesdk

[Michel94]

Bonjour

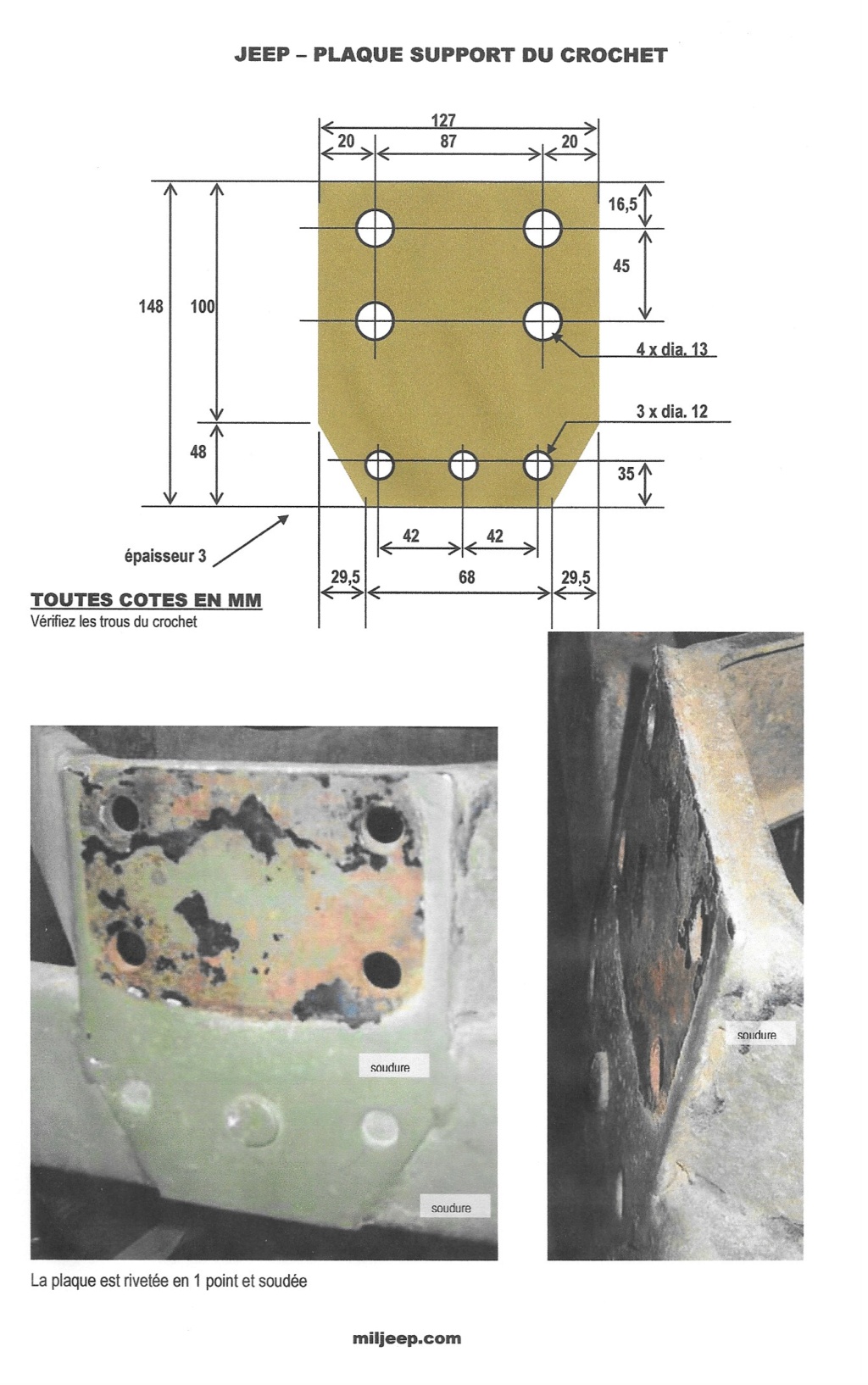

Je confirme ce qu’a écrit Pierre et voici les dimensions de la plaque de renfort.

[System]

Bonjour,
Michel, sur le plan de la plaque les trois trous en bas doivent être pour les M201, et juste un trou au centre pour les US

[Michel94]

Bonjour Pierre

Je n’ai qu’une M201 sous la main 😛

Mais tu as raison et je me demande pourquoi les trois trous car je n’ai vu qu’un rivet sur ces châssis.

😉

[tazou]

Bonjour, Plaque de demontage sur chassis jeep willys 1944

[System]

Bonjour,
Photo du chassis gpw, une plaque supplémentaire était soudée, celle d’origine a souffert, le crochet (fr) est tordu lui aussi.

https://drive.google.com/file/d/1MUUHUWGUg65oRLKd2WSWtWPCL317FkRi/view?usp=drivesdk

Pour la fixation du crochet les anneaux sont en filetage de 1/2 – 13 UNC , et les boulons en 7/16 – 20 UNF.
