plan pour support calibre 30

[coyote]

un bout de plan

[ Edité par coyote le 9/1/2013 17:15 ]

[coyote]

la suite

[coyote]

[patton08]

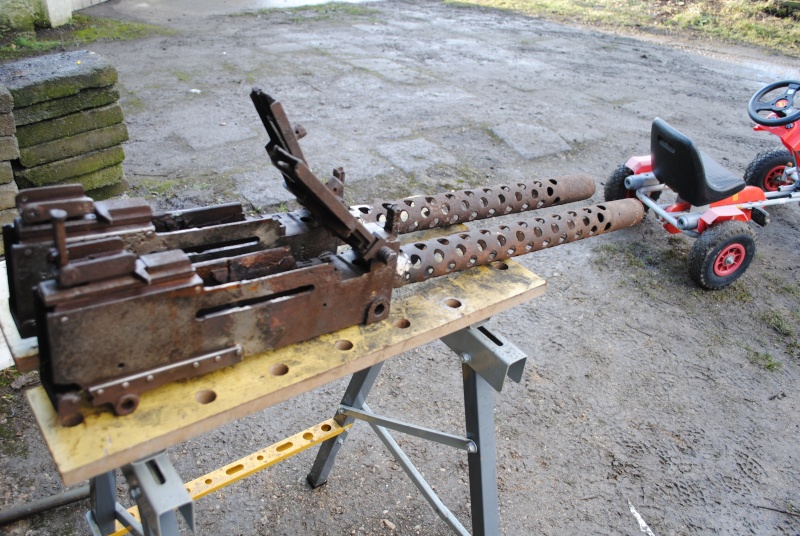

salut voici les miennes en cours de remontage

[Yellow-corner]

Bonjour,

Je profite de ce post pour m’aider dans mes recherches sur le pieds de mitrailleuse M31 -31C utilisé sur nos Jeeps.
Je possède des plans mais j’ai quelques doutes sur la précision de certaines cotes. Je cherche donc un MilJeeper qui serait en possession d’un support ORIGINAL complet avec ses pieds et si possible, avec les deux renforts qui sont soudés sur les longerons.

L’objectif de ma démarche est de réaliser les numérisations 3D et les plans permettant de reproduire à l’identique le support d’origine.

Merci pour votre aide,

Amicalement,

Christophe.

[ryper77]

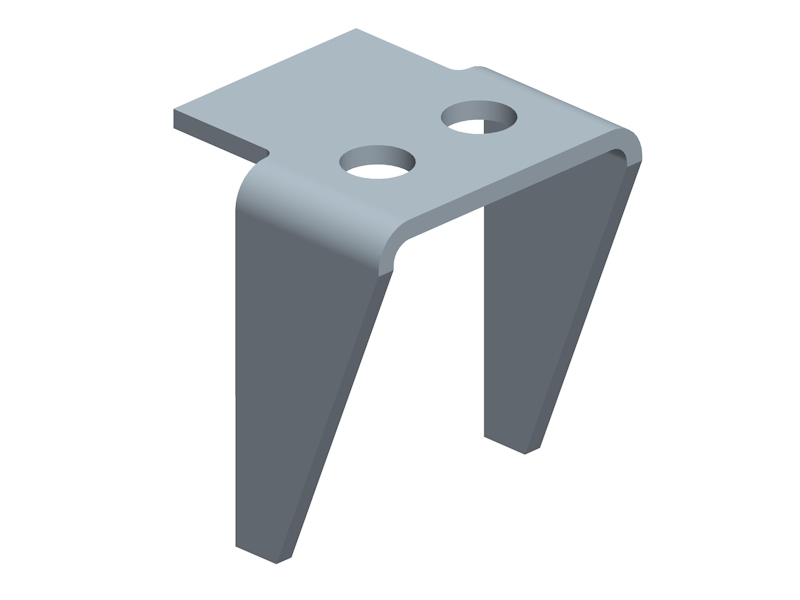

yellow-corner je peux te donner les cotes des deux renforts qui sont soudés sur le chassie je te fais ça demain ou mardi 😉

[Yellow-corner]

Re,

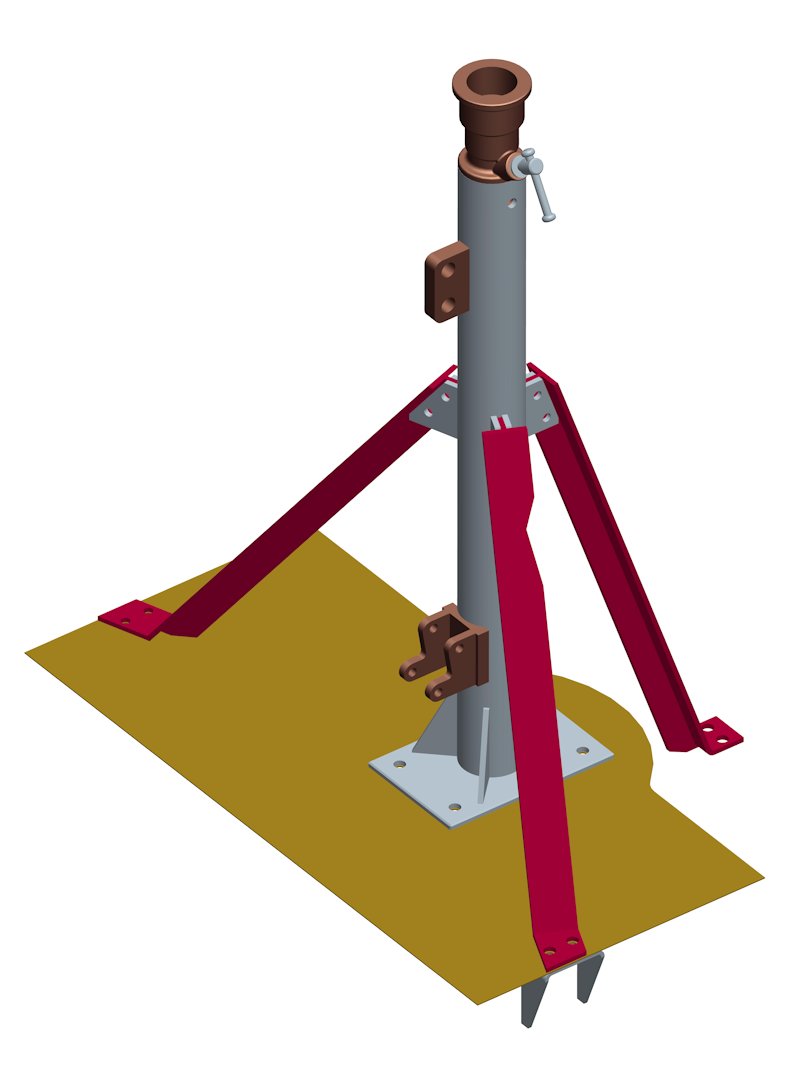

Merci pour ton aide Ryper ! Voici où j’en suis pour le moment :

J’aurais besoin de connaître la position exacte des renforts sur le châssis afin de déterminer de façon précise l’angle des deux pieds arrière.

J’aurai aussi besoin de savoir si la dimension du dessus des équerres soudées sur le tube pour recevoir les pieds est la même pour toute les trois paires d’équerres.

Amicalement,

Christophe.

[ryper77]

par contre je ne pourrais te dire l’emplacement sur le chassie les mien était “souder” a l’arrache et les “soudure” était a moiter péter j’ai préférer les enlever pour pas qu’on me fasse ch*er le jour du CT 🙁 mais jolie boulot les plans 😉

[ Edité par ryper77 le 24/2/2013 19:43 ]

[frenchy]

Pour les équèrres, elles sont toutes à la mème hauteur.. 😉

[Yellow-corner]

Re,

A mince Ryper ! Ca, c’est bien dommage.

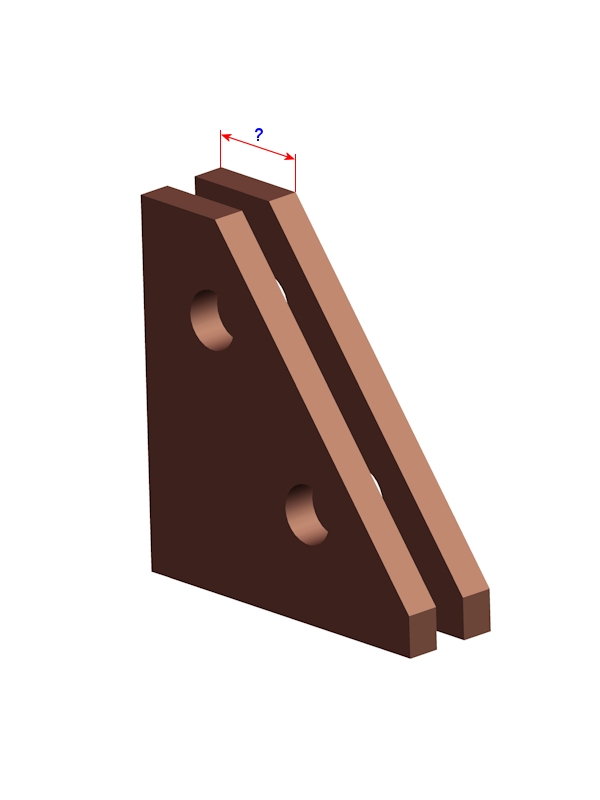

Pour Franck, je me suis mal exprimé … Les équerres sont toutes à la même hauteur, ça, OK ! Je parlais de la dimension (face supérieure de l’équerre) entre la face du tube et le bout de l’équerre. Un dessin sera plus simple.

Cette cote est-elle la même pour les 3 paires d’équerres ?

Amicalement,

Christophe.

[ryper77]

yellow-corner je te les ai envoyé par mail. Si j’ai le temps demain je regarde sur mon chassis si je peux retrouver les marques de soudure.

[Yellow-corner]

Bonjour Ryper,

Merci ! J’ai bien reçu ton mail … Mais sans pièce jointe ! 😉

Amicalement,

Christophe.

[landais52]

Quand je vois du boulot comme ca,je dis
juste: “CHAPEAU”

[frenchy]

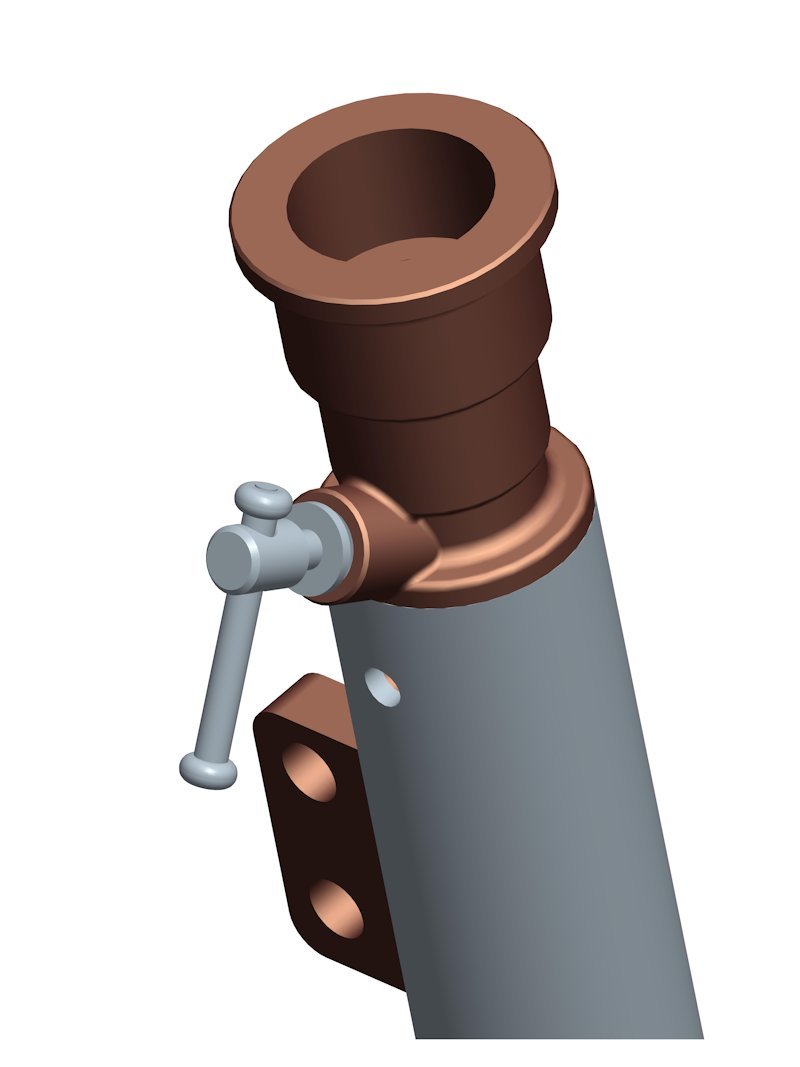

Par contre , ta pièce en marron en bas de la colonne, j ‘ai jamais vu.. ni sur origine ni sur copie, je suppose que c ‘est pour “vérouiller” la bare de vérouillage ” de la cal 50 en position ” route”.. 😉

[Yellow-corner]

Bonjour Franck,

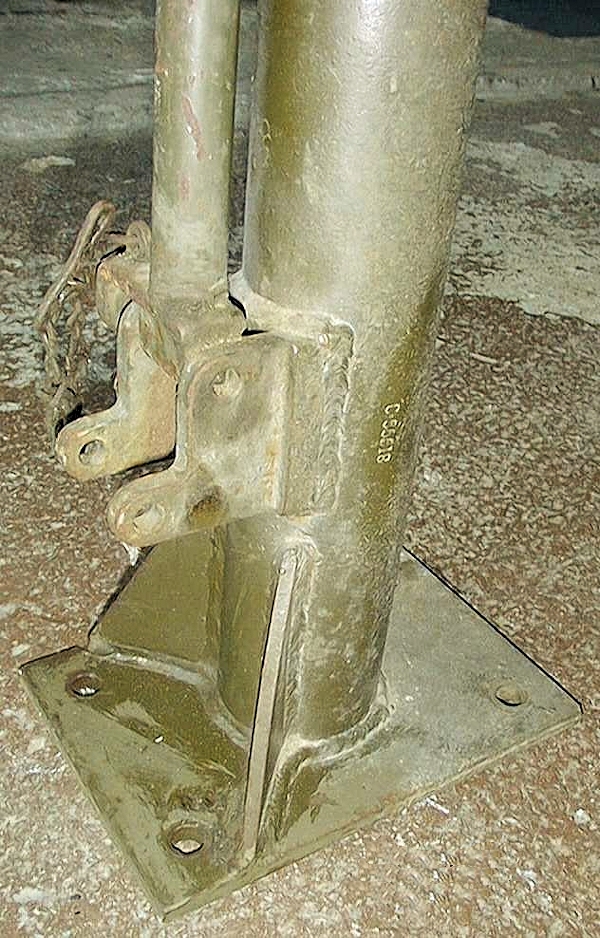

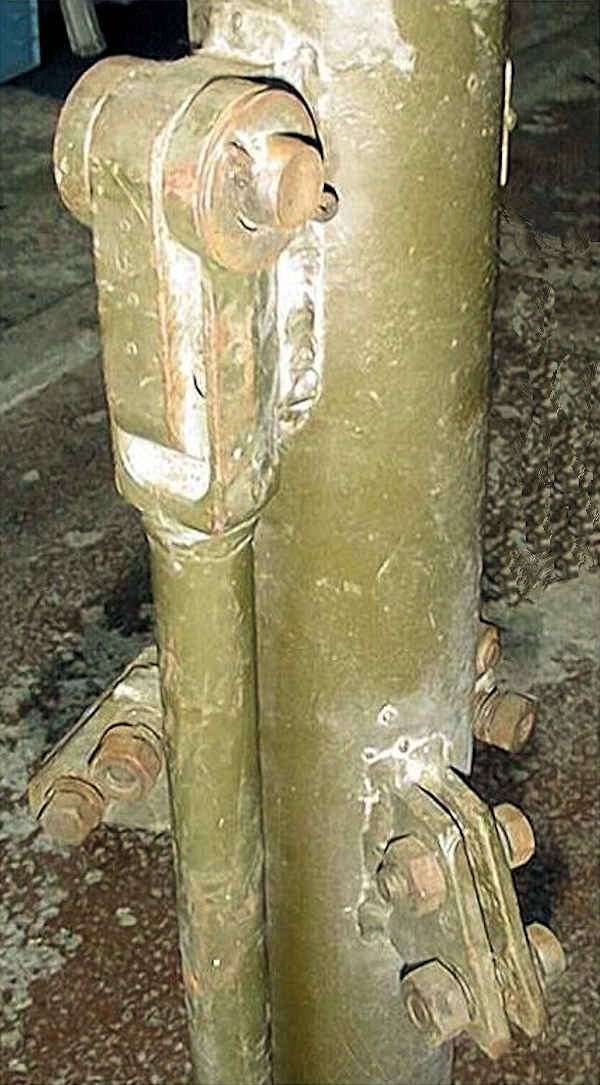

Photos d’un support original : (enfin, je crois)

Maintenant, je ne suis pas spécialiste en support de mitrailleuse ! 😉

Amicalement,

Christophe.
