Bonjour,
Vous pouviez déjà réaliser l’adaptateur (FT-501-like) pour deux batteries R20 en parallèle pour alimenter les filaments de vos radios, voici maintenant un boiter pour batterie Haute Tension 105V rechargeable via un adaptateur USB qui peut être logé dans la batterie.
Le design complet est décrit sur thingiverse.com ici:
https://www.thingiverse.com/thing:7307359

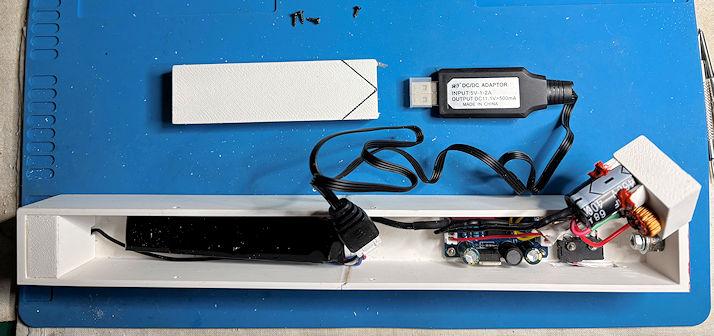

Voici à quoi cela ressemble en vue éclatée.
La batterie LiPo de 11,1V 22,2Wh qui est livrée avec un petit chargeur USB et qui peut se loger à l’intérieur sous le couvercle de la batterie.
Le mini circuit onduleur à sa droite est facilement trouvable sur le grande boutique en ligne avec la description donnée au dessus de sa photo sur Thingiverse.
En fait, tous les composants de cette batterie sont trouvables sur la même boutique en ligne. Pratique 🙂 !
Il n’y a quelques soudures à réaliser, le reste est de l’assemblage mécanique.
Ne pas oublier de régler la tension du petit onduleur à 103,5V ou 105 V avec le petit ajustable bleu sur le circuit.
Le filtre de sortie permet de réduire le bruit généré par le mini onduleur.
On entend juste un peu l’onduleur lorsqu’on passe en émission.
Avec deux piles R20 et cette batterie vous aurez du plaisir pendant pas mal de temps .
Attention : IL FAUT RETIRER CETTE BATTERIE DE LA RADIO QUAND VOUS N’UTILISEZ PLUS CETTE DERNIÈRE.
L’onduleur est alors désactivé grâce au petit interrupteur de sécurité.
Sans quoi le mini onduleur déchargera rapidement la batterie et une batterie LiPo n’aime pas du tout rester déchargée.
Le boitier plastic étant trop long pour mon imprimante 3D, il est imprimé en deux parties qui, par après, seront collées à la colle epoxy deux composants. La fixation du couvercle est des capots de terminaux se fait par des vis M2 auto-forantes.
Bon amusement.
Yves
Merci Yves (désolé pour le delai de parution, j’avai cru avoir validé le sujet ce matin et bien ce n’etait pas le cas )
Y a ceux qui causent, y a ceux qui font.....
