Forum : Groupe 09-10-11 : Ponts et Arbres de Transmission.

Sujet : piece manqante pont av

Bazoul : 19/5/2020 20:48  Bonjour à tous en démontant mon père avant pour réfection et changement de joint je me suis aperçu qu'en démontant les joints spi intérieur au niveau du différentiel il me manque un guide de joint la pièce qui pour moi permet la pluie du joint spi . Est-ce que c'est déjà arrivé à quelqu'un ?et si oui est-ce qu'on peut retrouver cette pièce tu me semble indispensable à la position de ce fameux joint? https://www.cjoint.com/c/JEtrKsWQZiW photo du coté avec la piece https://www.cjoint.com/c/JEtrVRAQPCW photo du cote sans la piece

phipat : 20/5/2020 8:49  Salut tu as démonté ton père ?

Michel94 : 20/5/2020 10:18  Bonjour Pour le père je ne sais pas mais pour le pont, a priori, c'est le chapeau de collier qui vient sur cette partie. (pièce n° 36 sur le schéma)

dandep : 20/5/2020 12:05  Bonjour. Si j'ai bien compris...Pour moi, cette pièce ne sert pas à l'appui du joint spi, et en principe c'est monté à l'arrière pour protéger le joint spi lorsqu'on enfile le demi arbre. https://jeepest.com/fr/pont-arriere-mbgpwm201/2474-tole-guide-arbre-de-roue.html Salutations.

Michel94 : 20/5/2020 14:47  Merci Dandep Je ne connaissais pas. Grace au catalogue JeepEst il y a un n° de référence, je retrouve bien dans la nomenclature des pièces détachées MAT 3541 cette pièce, également sur un schéma Hotchkiss en ma possession (pièce n° F.HO.80511) La pièce est bien en cône et guide donc l'arbre pour éviter de chasser le joint spi au montage du dit arbre [ Edité par Michel94 le 20/5/2020 13:50 ]

Michel94 : 20/5/2020 14:53  Et en comparant les deux photos cote à cote, je comprend mieux La jeep est formidable, on en apprend toujours quelque chose

Yellow-corner : 21/5/2020 8:11   Bonjour, Les tulipes ... Effectivement, elles ont souvent disparu de nos ponts ! Pourtant très pratiques pour le guidage des demi-arbres et aussi pour ne pas détériorer les joints SPI en bout des tubes de pont. Amicalement, Christophe.

webmaster : 21/5/2020 11:20  en regardant de pres sur notre catalogue en ligne et bien il semble que la reference piece L WO-A-6362 Willys only N/A soit differente que la ref jeepest et vraisemblablement uniquement sur les willys a confirmer pour avoir demonter le pont avant je ne me rapelle pas d'avoir vu cette piece...

dandep : 21/5/2020 11:49  Bonjour. Cette pièce ne figure pas sur notre catalogue en ligne, ni sur les figures du snl g503 en ma possession; dans le texte j'ai les références suivantes: SP-17377 WO-A6439 FM-GPW4259 Désignation: guide, shaft. J'ai refait deux ponts l'an dernier ( ou avant.. ) et ces pièces étaient en place sur un des deux , mais je ne sais plus sur lequel, en principe c'est juste pour l'arrière. C'est vrai que c'est plus utile à l'arrière qu'à l'avant, la probabilité de démontage remontage étant plus importante. Salutations.

mb94 : 21/5/2020 11:53  Sur crazyjeep, elle est indiquée pour hotchkiss uniquement et pour le pont arrière. Peut être est un ajout tardif? http://www.crazyjeep-stock.com/pg/pg.php?rub=catalogue2&catalogue=jeep&groupe=PONT%20ARRIERE&sousgroupe=ARBRES%20DE%20ROUE

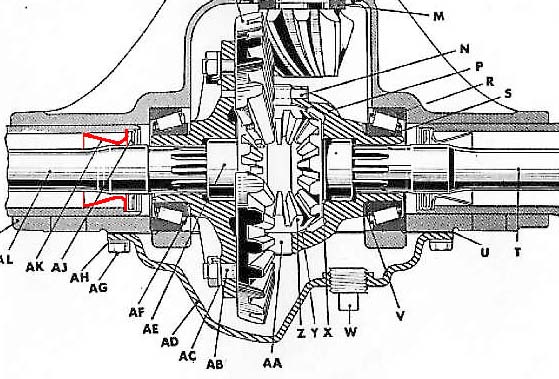

Michel94 : 21/5/2020 13:51  Bonjour Dans mon catalogue de pièces détachées M201, les deux pont sont équipés. Il est vrais que c'est surtout à l'arrière que la casse d'arbre est plus fréquente. Voici un extrait du différentiel avec la pièce en rouge :

Gilbert30 : 21/5/2020 19:01  Bonjour, ne te casse pas trop la tête si tu n'as pas cette pièce, elle doit être rare sur les jeep j'ai démonté des tonnes d'arbres sans jamais détériorer le joint alors
